كيفية اختيار تركيبات ACR التي تتوافق مع نظامك？

لا يجب أن يكون اختيار المكونات المناسبة لنظام التبريد أمرًا معقدًا. ومن الناحية العملية، يتبع الفنيون ترتيبًا واضحًا عند اتخاذ القرارات في الموقع، والمشترون الذين يفهمون هذا الترتيب يتجنبون معظم أخطاء التحجيم وإعادة العمل. تركيبات ACR ليست أجزاء نحاسية عامة؛ إنها مكونات مهمة للنظام يجب أن تتوافق مع أبعاد الأنبوب وتعقيد التخطيط وظروف التشغيل. تدعم Ningbo Top Hcool Metal Fittings كلاً من تركيبات نظام ACR القياسية وخيارات الأنابيب أو الأنابيب الفرعية، مما يساعد العملاء على تحويل المتطلبات الفنية إلى قرارات شراء واضحة. توفر هذه المقالة إطار عمل اختيار خطوة بخطوة يعكس المنطق الميداني الحقيقي، مما يسهل إعداد استعلامات دقيقة وتحقيق نتائج تثبيت موثوقة.

الخطوة 1 - البدء بأنبوب OD، وليس الحجم الاسمي

لماذا يتم تحديد تركيبات ACR حسب القطر الخارجي الفعلي

نقطة البداية الأكثر شيوعًا في اختيار تركيبات ACR هي القطر الخارجي للأنبوب النحاسي. في أنظمة التبريد وتكييف الهواء، يتم تحديد الأنابيب وتحديدها من خلال قطرها الخارجي الفعلي بدلاً من الحجم الاسمي. تضمن هذه الاتفاقية محاذاة التركيبات والأنابيب بدقة أثناء التثبيت.

عندما تكون مطابقة OD صحيحة، تكون فجوات اللحام متسقة، ويمكن التنبؤ بتوزيع الحرارة، ويكون التحكم في قوة المفصل أسهل. يتم تصنيع تجهيزات ACR خصيصًا لتتوافق مع معايير أنابيب التبريد، مما يقلل من الغموض ويدعم جودة التثبيت القابلة للتكرار عبر المشاريع.

أسرع طريقة يخطئ فيها المشترون في طلب الأحجام وكيفية تجنب ذلك

غالبًا ما تحدث الطلبات الخاطئة عندما يعتمد المشترون على مراجع الحجم الاسمي من أنظمة السباكة أو يفترضون أن أنبوبين نحاسيين لهما مظهر مماثل يشتركان في نفس الأبعاد. وفي البيئات المختلطة حيث يتعايش التبريد وأنابيب المياه، يصبح هذا الخلط أكثر احتمالا.

لتجنب هذا الخطأ، تأكد دائمًا من القطر الخارجي للأنبوب مباشرةً من الرسومات الفنية أو القياسات المادية قبل تقديم الطلب. تعامل مع التطوير التنظيمي باعتباره نقطة البداية غير القابلة للتفاوض في عملية الاختيار. بمجرد تأكيد التطوير التنظيمي، تصبح جميع القرارات الأخرى أكثر وضوحًا.

الخطوة 2 - تأكيد نوع النظام وتعقيد التخطيط

مجموعات الخطوط البسيطة مقابل الشبكات متعددة الفروع

يحدد نوع النظام مدى تطلب متطلبات التركيب. مجموعات الخطوط البسيطة، مثل تلك المستخدمة في مكيفات الهواء المنفصلة أو المضخات الحرارية الأساسية، تتضمن عادةً خطوط سائلة وغازية مباشرة ذات تفرع محدود. في هذه الحالات، غالبًا ما تكون تركيبات ACR القياسية كافية طالما أن OD وطريقة الاتصال صحيحة.

من ناحية أخرى، تقدم الشبكات متعددة الفروع تعقيدًا إضافيًا. تتطلب الأنظمة التي تربط وحدة خارجية واحدة بوحدات داخلية متعددة تحكمًا دقيقًا في توزيع غاز التبريد وعودة الزيت. في مثل هذه التخطيطات، يصبح دور كل تركيب أكثر أهمية.

عندما تتطلب أنظمة VRF وVRV حلولاً متفرعة محددة

تعتمد أنظمة VRF وVRV على الأنابيب الفرعية لتقسيم تدفق مادة التبريد بشكل صحيح. تم تصميم هذه الأنظمة وفقًا لقواعد الأنابيب الدقيقة، وتم تصميم مكونات الفروع لتتوافق مع متطلبات النظام المحددة. على سبيل المثال، تحدد بعض أنظمة VRF المعروفة تكوينات فرعية دقيقة لضمان الأداء المتوازن عبر جميع الوحدات الداخلية.

في هذه التطبيقات، يمكن أن يؤدي استخدام التركيبات القياسية التي تتطلب حلولاً فرعية إلى تعطيل توازن مادة التبريد ويؤدي إلى تبريد غير متساوٍ. يجب أن يتبع التحديد متطلبات النظام بدلاً من الراحة. يعد فهم ما إذا كان النظام يستخدم خطوطًا بسيطة أو تفرعات معقدة أمرًا ضروريًا قبل اختيار أي تركيب.

الخطوة 3 - اختر طريقة الاتصال التي ستستخدمها بالفعل

متطلبات اللحام والمعلومات التي تحتاجها

يظل اللحام بالنحاس طريقة الاتصال الأكثر شيوعًا في أنظمة التبريد. عند اختيار تركيبات ACR للمفاصل النحاسية، هناك العديد من التفاصيل العملية المهمة. تضمن مطابقة OD وجود فجوات موحدة في اللحام، بينما يؤثر سمك الجدار على امتصاص الحرارة وقوة المفاصل. يؤثر الوصول إلى الموقع المشترك أيضًا على مدى سهولة تحقيق عملية اللحام بالنحاس المناسب.

يساعد توفير هذه المعلومات أثناء الاختيار على ضمان أداء التركيب كما هو متوقع في ظل ظروف التثبيت الحقيقية. تركيبات ACR مصممة لدعم تدفق الحشو المتسق واستقرار المفاصل على المدى الطويل.

اعتبارات الصحافة مقابل اعتبارات النحاس في سير العمل الحقيقي

في بعض المشاريع، يمكن استخدام الاتصالات الصحفية لتحسين سرعة التثبيت. ومع ذلك، تقدم تجهيزات الضغط اعتبارات إضافية، مثل الحساسية للحرارة بالقرب من الأختام وتوافق سير العمل مع الأدوات الموجودة. يتطلب خلط الوصلات الصحفية والنحاسية داخل نفس النظام تخطيطًا دقيقًا.

والمفتاح هو اختيار التركيبات التي تتوافق مع طريقة الاتصال المستخدمة فعليًا في الموقع، وليس الطريقة المفترضة أثناء التصميم. يؤدي عدم المحاذاة بين هدف التصميم وممارسة التثبيت إلى زيادة خطر التسريبات وعمليات الاسترجاعات.

الخطوة 4 – المادة والاتساق: لماذا يهم TP2 وT2

حيث يتم استخدام النحاس TP2 و T2 بشكل شائع

يؤثر اختيار المواد بشكل مباشر على الأداء والموثوقية. يتم استخدام النحاس TP2 وT2 على نطاق واسع في تطبيقات التبريد بسبب خواصها الميكانيكية المستقرة ونقائها الثابت. تدعم هذه المواد سلوك اللحام الذي يمكن التنبؤ به والتشغيل الموثوق به على المدى الطويل تحت الضغط والتدوير الحراري.

تقوم شركة Ningbo Top Hcool Metal Fittings بتصنيع تجهيزات ACR بشكل أساسي من النحاس TP2 وT2، وذلك باستخدام عمليات الحدادة باللون الأحمر أو تشكيل الأنابيب النحاسية المباشرة. ويضمن هذا النهج أبعادًا متسقة وسلوكًا ماديًا عبر الدُفعات.

عندما يكون التخصيص أفضل من فرض جزء قياسي

تغطي التركيبات القياسية العديد من التطبيقات، ولكن ليس كلها. تخطيطات المعدات المدمجة، زوايا الاتصال غير العادية، أو متطلبات النظام الخاصة قد تجعل الأجزاء القياسية غير مناسبة. في هذه الحالات، يوفر التخصيص حلاً أفضل من فرض ملاءمة قياسية على دور غير مناسب.

تتيح التركيبات النحاسية المخصصة للمصممين الحفاظ على سلامة النظام دون المساس بالأداء. يؤدي اختيار التخصيص في الوقت المناسب إلى تقليل صعوبة التثبيت وتبسيط عملية الصيانة على المدى الطويل.

الخطوة 5 - قم ببناء طلب عرض الأسعار الخاص بك بالطريقة التي يمكن للموردين تقديم عرض أسعار بها بسرعة

المعلومات الأساسية التي يجب أن يتضمنها كل طلب عرض أسعار

إن الطلب الواضح لعرض الأسعار يوفر الوقت لكل من المشترين والموردين. كحد أدنى، يجب أن يتضمن طلب عرض الأسعار الخاص بتركيبات ACR قائمة كاملة بحجم OD أو رسومات أو صور إذا كانت متوفرة، ونوع التطبيق، والكميات المطلوبة، وطريقة الاتصال المقصودة. تسمح هذه المعلومات للموردين بتأكيد الجدوى والتسعير بسرعة.

غالبًا ما تؤدي طلبات عرض الأسعار غير المكتملة إلى تواصل متبادل وتأخير وزيادة خطر سوء الفهم. يؤدي تقديم تفاصيل دقيقة مقدمًا إلى تحسين الكفاءة والثقة لدى كلا الجانبين.

ما يجب أن نسأل عنه للحد من الأخطاء

بالإضافة إلى الأبعاد الأساسية، يجب على المشترين تحديد توقعات وضع العلامات، ومتطلبات التعبئة والتغليف، ومعايير التفتيش. يساعد التحديد الواضح على منع خلط الأحجام في الموقع، بينما تدعم العبوة النظيفة متطلبات نظام التبريد. تساعد مناقشة هذه التفاصيل مبكرًا على مواءمة التوقعات وتقليل احتمالية حدوث أخطاء أثناء التسليم والتركيب.

مسار المنتج الموصى به على TopHcool

تجهيزات ACR القياسية لمعظم خطوط التبريد

بالنسبة لأنظمة تكييف الهواء المنفصلة، ​​والمضخات الحرارية، والعديد من خطوط التبريد التجارية، فإن تركيبات ACR القياسية هي الخيار الأكثر كفاءة. توفر هذه التركيبات أداءً موثوقًا وحجمًا ثابتًا وتركيبًا مباشرًا.

حلول Refnet والفرعية لتوزيع VRF

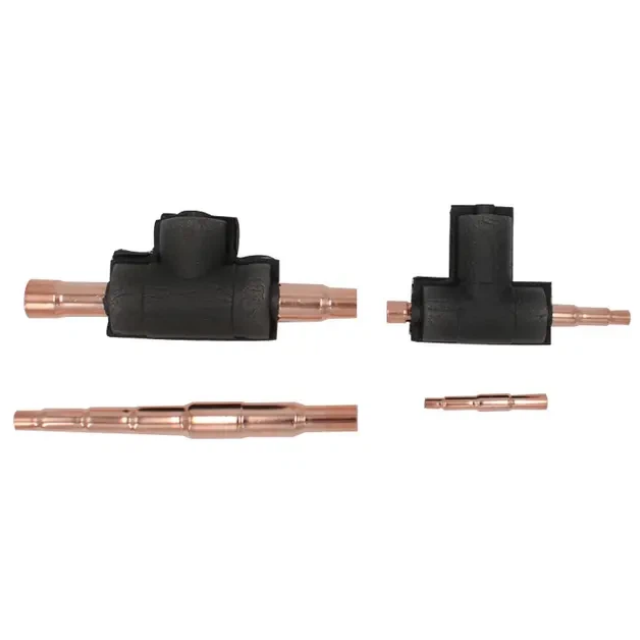

عندما يشتمل النظام على وحدات داخلية متعددة وتفرع لغاز التبريد، تكون هناك حاجة إلى مكونات متخصصة. تُستخدم الأنابيب الفرعية، المعروفة أيضًا باسم وصلات شبكة غاز التبريد النحاسية أو الأنابيب الفرعية Y، لتوصيل الوحدة الخارجية بمبخرات متعددة في أنظمة VRV.

وتنقسم هذه المكونات إلى أنابيب سائلة وغازية، ويكون أنبوب الغاز أكثر سمكًا بشكل عام من أنبوب السائل. يتم خنق مادة التبريد وتوزيعها من خلال الفرع السائل، ثم تعود كغاز بعد امتصاص الحرارة في المبخر. تقوم شركة Ningbo Top Hcool Metal Fittings بتصنيع وصلات شبكة التبريد النحاسية ACR بشكل رئيسي من النحاس TP2، مما يوفر أقطار مختلفة لتتناسب مع مختلف العلامات التجارية لمكيفات الهواء.

مصفوفة اختيار تركيبات ACR

تعمل هذه المصفوفة على تحويل منطق الاختيار إلى قائمة مرجعية عملية يمكن للمشترين استخدامها قبل الاتصال بالموردين.

خاتمة

يكون اختيار المكونات الصحيحة أسهل عندما تتبع القرارات ترتيبًا واضحًا ومنطقيًا. ابدأ بـ OD للأنبوب، وتأكد من نوع النظام وتخطيطه، واختر طريقة الاتصال التي ستستخدمها فعليًا، وتحقق من تناسق المواد، وقم بإعداد طلب عرض الأسعار الكامل. يعمل هذا الأسلوب على تقليل الأخطاء وتقصير المهل الزمنية وتحسين نتائج التثبيت. تدعم Ningbo Top Hcool Metal Fittings العملاء من خلال هذه العملية من خلال توفير تجهيزات ACR القياسية وحلول النحاس TP2 وT2 المخصصة، بما في ذلك الأنابيب الفرعية لأنظمة VRF المعقدة. عندما يكون الاختيار مدفوعًا بمتطلبات النظام بدلاً من الافتراضات، تكون النتيجة تركيبًا أكثر سلاسة وثقة أكبر في الأداء طويل المدى باستخدام ممارسات اختيار اتصل بنا اليوم وأخبرنا بأحجام الـ OD الخاصة بك، ونوع النظام، وطريقة الاتصال، ودعنا نساعدك على مطابقة التركيبات المناسبة لنظام التبريد الخاص بك. تجهيزات ACR التي يمكن الاعتماد عليها .

التعليمات

ما هي الخطوة الأولى في اختيار تجهيزات ACR؟
ابدأ دائمًا بتأكيد القطر الخارجي الفعلي للأنبوب النحاسي، وليس الحجم الاسمي.

هل تحتاج جميع أنظمة التبريد إلى أنابيب فرعية؟
لا، الأنابيب الفرعية مطلوبة بشكل أساسي في أنظمة VRF وVRV مع وحدات داخلية متعددة.

لماذا يفضل المواد النحاسية TP2 و T2؟
أنها توفر خصائص ميكانيكية مستقرة ونقاء ثابت، ودعم المفاصل النحاسية موثوقة.

ما هي المعلومات التي يجب تضمينها في طلب عرض الأسعار الخاص بتركيبات ACR؟
يجب أن يتضمن طلب عرض الأسعار أحجام OD ونوع التطبيق وطريقة الاتصال والكميات والرسومات أو الصور إذا كانت متوفرة.
