أين يتم استخدام تركيبات ACR أكثر？

إذا كنت تعرف نوع النظام، فأنت بالفعل في منتصف الطريق إلى الحل الصحيح. في مشاريع التدفئة والتهوية وتكييف الهواء والتكييف (HVAC-R) الحقيقية، تحدث العديد من أخطاء الاختيار ليس بسبب سوء تصنيع التركيبات، ولكن بسبب استخدامها في التطبيق الخاطئ. تم تصميم تجهيزات ACR لسيناريوهات تبريد وتكييف محددة، كما أن فهم الأماكن التي يتم استخدامها فيها بشكل أكبر يساعد المشترين والمهندسين وفرق الصيانة على تحديد ما يحتاجون إليه بالفعل بسرعة. توفر Ningbo Top Hcool Metal Fittings كلاً من التركيبات النحاسية القياسية ACR وفرع VRF وحلول شبكة غاز التبريد، مما يدعم مجموعة واسعة من أنظمة التبريد بجودة مستقرة وخيارات قابلة للتخصيص. تركز هذه المقالة بشكل كامل على سيناريوهات الاستخدام، حيث توضح الأماكن الأكثر شيوعًا لتطبيق تركيبات ACR ولماذا تكون مطابقة التطبيق بشكل صحيح مهمة بالنسبة للأداء والموثوقية والتكلفة على المدى الطويل.

مكيفات سبليت ومضخات حرارية: أنظمة يومية ذات طلب كبير

الوصلات الشائعة ولماذا يظهر التسرب غالبًا في المفاصل

تمثل مكيفات الهواء المنفصلة والمضخات الحرارية أكبر حجم من تركيبات التدفئة والتهوية وتكييف الهواء في جميع أنحاء العالم. تعتمد هذه الأنظمة على تخطيطات أنابيب بسيطة نسبيًا، وتتكون عادةً من خطوط سائلة وخطوط غاز وأكواع ومخفضات وموصلات مستقيمة. بسبب حجم التثبيت الكبير، تتضاعف التناقضات الصغيرة عبر آلاف الأنظمة.

في هذه الأنظمة اليومية، غالبًا ما يظهر التسرب عند المفاصل وليس على طول الأنابيب المستقيمة. السبب واضح ومباشر: تواجه المفاصل التأثيرات المشتركة لجودة اللحام بالنحاس والاهتزاز والتدوير الحراري. عند استخدام تركيبات ACR مع مطابقة القطر الخارجي الصحيح والتصنيع المناسب، تظل الوصلات مستقرة حتى بعد سنوات من التشغيل. عند استبدال التركيبات غير المناسبة، قد تتطور التسريبات الصغيرة ببطء ولا تصبح مرئية إلا بعد انخفاض أداء التبريد.

ما يقلل المشترين عادة من تقديره في الأنظمة المنقسمة

يقلل العديد من المشترين من أهمية مطابقة OD وانضباط التثبيت في أنظمة تكييف الهواء المنفصلة والمضخات الحرارية. ونظرًا لأن الأنظمة أصغر حجمًا ومألوفة، فهناك ميل للتعامل مع التركيبات على أنها قابلة للتبديل. في الواقع، يجب أن تتم محاذاة الأنابيب والتجهيزات النحاسية الخاصة بالتبريد بدقة مع القطر الخارجي لضمان قوة مشتركة مختلط ويمكن التنبؤ بها.

يتم تحديد حجم تجهيزات ACR وتصنيعها خصيصًا لأنابيب التبريد، مما يجعلها مناسبة تمامًا لهذه التطبيقات ذات الحجم الكبير. بالنسبة للمصنعين والقائمين بالتركيب، يؤدي ذلك إلى تقليل إعادة العمل، وتقصير وقت التثبيت، وتقليل مخاطر عمليات الاسترجاعات.

التبريد التجاري وغرف التبريد: حيث يكون وقت التشغيل أكثر أهمية

لماذا تُفضل الأجزاء القياسية التي يسهل التعرف عليها؟

تعمل أنظمة التبريد التجارية وغرف التبريد تحت الطلب المستمر. تعتمد محلات السوبر ماركت ومصانع تجهيز الأغذية والمراكز اللوجستية على التبريد المستمر لحماية المنتجات وتلبية المتطلبات التنظيمية. في هذه البيئات، يكون وقت التوقف عن العمل مكلفًا، وتفضل فرق الصيانة المكونات القياسية التي يمكن تحديدها واستبدالها بسرعة.

تلعب تجهيزات ACR دورًا حاسمًا في هذه الأنظمة لأنها توفر حجمًا ثابتًا وأداءً يمكن التنبؤ به. عندما يتمكن موظفو الصيانة من التعرف على التركيبات بسهولة ويعرفون أنها ستطابق الأنابيب الموجودة، يمكن إكمال الإصلاحات بشكل أسرع وبثقة أكبر.

ما يجب تخزينه كقطع غيار في التبريد التجاري

في تطبيقات الغرف الباردة، تميل بعض أحجام التركيبات إلى الفشل في كثير من الأحيان بسبب الاهتزاز بالقرب من الضواغط أو دورات إزالة الجليد المتكررة. يتيح تخزين أحجام تركيبات ACR عالية الدوران لفرق الصيانة الاستجابة فورًا بدلاً من الارتجال ببدائل غير مناسبة.

توفر Ningbo Top Hcool Metal Fittings تجهيزات نحاسية ACR قياسية يتم إنتاجها من خلال تزوير أحمر مثقوب أو تشكيل أنابيب نحاسية مباشرة، وذلك باستخدام مواد TP2 وT2 بشكل أساسي. يدعم هذا الاتساق تخطيط قطع الغيار ويساعد المشغلين على الحفاظ على أداء تبريد مستقر على مدار فترات الخدمة الطويلة.

أنظمة VRF وVRV: عندما يغير التفرع كل شيء

ما الذي تفعله الأنابيب الفرعية ووصلات شبكة التبريد في توزيع غاز التبريد

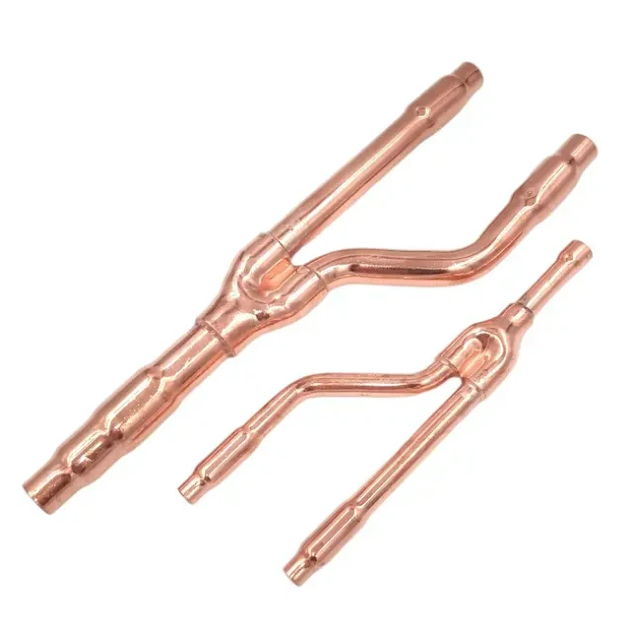

تقدم أنظمة VRF وVRV مستوى مختلفًا تمامًا من التعقيد. بدلاً من وحدة داخلية واحدة، تقوم هذه الأنظمة بتوصيل وحدة خارجية واحدة بمبخرات متعددة من خلال شبكات متفرعة. الأنابيب الفرعية، والمعروفة أيضًا باسم وصلات شبكة غاز التبريد النحاسية أو الأنابيب الفرعية Y، هي المكونات الأساسية التي تجعل هذا التوزيع ممكنًا.

في نظام تكييف الهواء VRV النموذجي، يمر المبرد عبر صمام التمدد أو الجهاز الشعري ويدخل الفرع عبر خط السائل. ومن هناك، يتم تقسيمها إلى فروع متعددة توفر وحدات داخلية فردية. بعد امتصاص الحرارة في المبخرات، يعود المبرد كغاز عبر أنبوب الغاز إلى الضاغط. أنبوب الغاز بشكل عام أكثر سمكًا من أنبوب السائل، مما يعكس متطلبات التدفق والضغط المختلفة.

نظرًا لأن الأنابيب الفرعية تتحكم في كيفية تقسيم غاز التبريد وإعادته، فإن تصميمها يؤثر بشكل مباشر على توازن النظام وكفاءته.

اتجاه التثبيت وحساسية التخطيط

على عكس الأكواع أو المحملات البسيطة، يجب تركيب الأنابيب الفرعية في أنظمة VRF في الاتجاه والموضع الصحيحين. يمكن أن يؤدي التخطيط غير الصحيح إلى توزيع غير متساوٍ لسائل التبريد، أو ضعف إرجاع الزيت، أو تشغيل النظام غير المستقر. حتى الانحراف البسيط في تصميم الفرع يمكن أن يؤدي إلى ضعف أداء بعض الوحدات الداخلية بينما تتلقى الوحدات الأخرى كمية زائدة من غاز التبريد.

يتم إنتاج وصلات شبكة التبريد النحاسية ACR المقدمة من Ningbo Top Hcool Metal Fittings بشكل رئيسي من النحاس TP2 وهي متوفرة بأقطار مختلفة لتتناسب مع مختلف العلامات التجارية لمكيفات الهواء. يساعد استخدام التركيبات المصممة خصيصًا لتخطيطات VRF على ضمان عمل النظام على النحو المنشود ويظل من الأسهل صيانته بمرور الوقت.

تطبيقات الصمامات والاتصالات والمعدات الخاصة

لماذا غالبًا ما تكون التركيبات النحاسية المخصصة مطلوبة؟

بالإضافة إلى أنظمة التدفئة والتهوية وتكييف الهواء التقليدية، تُستخدم تركيبات ACR أيضًا في الصمامات ومعدات الاتصالات وآلات التبريد المتخصصة. تتضمن هذه التطبيقات غالبًا تخطيطات مدمجة، أو زوايا اتصال غير عادية، أو متطلبات ضغط محددة لا يمكن للتركيبات القياسية تلبيتها دائمًا.

في مثل هذه الحالات، تصبح التركيبات النحاسية المخصصة ضرورية. بدلاً من إجبار جزء قياسي على القيام بدور غير مناسب، تسمح التركيبات المخصصة للمصممين بالحفاظ على سلامة النظام مع تلبية قيود المساحة والأداء.

اعتبارات المواد والعملية من أجل الاتساق

إن اختيار المواد وعملية التشكيل لهما أهمية خاصة في تطبيقات المعدات الخاصة. يتم اختيار النحاس TP2 وT2 بشكل شائع بسبب خواصهما الميكانيكية المستقرة والنقاء الثابت. تجمع Ningbo Top Hcool Metal Fittings بين هذه المواد وآلات CNC المتقدمة والتصنيع الماهر لإنتاج تركيبات تعمل بشكل موثوق عبر الصناعات المختلفة.

سواء كان التطبيق يتضمن التبريد، أو الصمامات، أو الاتصالات، أو السباكة، فإن استخدام المواد والعمليات الصحيحة يضمن أن التركيبات تتصرف بشكل يمكن التنبؤ به في ظل ظروف التشغيل الحقيقية.

التطبيق على تعيين المنتج: مطابقة حالة الاستخدام بالفئة الصحيحة

قبل اختيار أي تركيب، من المفيد رسم خريطة لسيناريو التطبيق بوضوح. يؤثر نوع النظام وقطر الأنبوب وطريقة التوصيل والحاجة إلى التفرع على الاختيار الصحيح. يقدم الجدول أدناه نظرة عامة مبسطة لمساعدة المستخدمين على التعرف بسرعة على الأماكن التي يتم فيها استخدام تركيبات ACR المختلفة عادةً.

التطبيق على جدول رسم خرائط تركيبات ACR

يتيح هذا النوع من الخرائط للمشترين تضييق خياراتهم بسرعة وتجنب استخدام التركيبات خارج التطبيق المقصود.

كيفية تعيين تطبيقك لفئة المنتج المناسبة

عندما تكون تركيبات ACR القياسية هي الاختيار الصحيح

تعتبر تركيبات ACR القياسية مناسبة لمعظم أنظمة تكييف الهواء المنفصلة، ​​والمضخات الحرارية، وخطوط التبريد التجارية حيث تكون تخطيطات الأنابيب واضحة. توفر هذه التركيبات أداءً موثوقًا، وسهولة التركيب، وسلوك صيانة يمكن التنبؤ به.

توفر Ningbo Top Hcool Metal Fittings مجموعة كاملة من التركيبات النحاسية القياسية ACR لدعم هذه التطبيقات.

عندما يكون هناك حاجة إلى حل شبكة التبريد أو الفرع VRF

عندما يشتمل النظام على وحدات داخلية متعددة وتفرع لغاز التبريد، تكون المكونات المتخصصة ضرورية. تتطلب أنظمة VRF وVRV وصلات شبكة غاز التبريد أو أنابيب فرعية نحاسية مصممة لإدارة تدفق غاز التبريد وعودة الزيت بشكل صحيح.

بالنسبة لهذه التطبيقات، تقدم Ningbo Top Hcool Metal Fittings وصلات شبكة التبريد النحاسية ACR المنتجة من النحاس TP2 بأقطار متعددة لتتناسب مع العلامات التجارية المختلفة للنظام.

ومن خلال مواءمة فئة المنتج مع سيناريو التطبيق الفعلي، يقلل المستخدمون من مخاطر مشكلات الأداء ويبسطون الصيانة المستقبلية.

خاتمة

يؤدي اختيار التركيبات بناءً على سيناريو الاستخدام بدلاً من العادة إلى إحداث فرق ملموس في أداء النظام وموثوقيته. تفرض أنظمة تكييف الهواء المنفصلة والغرف الباردة وشبكات VRF والمعدات الخاصة متطلبات مختلفة على مكونات الأنابيب، وتساعد مطابقة هذه المتطلبات بشكل صحيح على منع التسربات وعدم التوازن والتوقف غير الضروري. تدعم Ningbo Top Hcool Metal Fittings هذا النهج القائم على التطبيق من خلال توفير تجهيزات ACR القياسية بالإضافة إلى حلول النحاس TP2 وT2 المخصصة، بما في ذلك الأنابيب الفرعية لأنظمة VRF المعقدة. عندما يقود سيناريو الاستخدام الاختيار، تكون النتيجة نظامًا أكثر استقرارًا وثقة أكبر في التشغيل على المدى الطويل باستخدام التركيبات النحاسية المناسبة للتبريد. اتصل بنا اليوم لمشاركة نوع النظام الخاص بك، وأقطار الأنبوب، وطريقة الاتصال، ودعنا ندعم مشروعك بحلول ACR المناسبة.

التعليمات

أين يتم استخدام تركيبات ACR بشكل شائع؟
يتم استخدامها على نطاق واسع في أنظمة تكييف الهواء المنفصلة، ​​والمضخات الحرارية، والتبريد التجاري، وغرف التبريد، وأنظمة VRF أو VRV.

لماذا تعد الأنابيب الفرعية ضرورية في أنظمة VRF؟
تقوم الأنابيب الفرعية بتوزيع سائل التبريد بالتساوي على الوحدات الداخلية المتعددة ودعم عودة الزيت بشكل مناسب إلى الضاغط.

هل يمكن استخدام تجهيزات ACR القياسية في المعدات الخاصة؟
في بعض الحالات نعم، لكن التخطيطات المدمجة أو غير القياسية غالبًا ما تتطلب تركيبات نحاسية مخصصة.

كيف يساعد تعيين التطبيقات في تقليل أخطاء الاختيار؟
ومن خلال مطابقة نوع النظام وتخطيطه مع فئة التركيب الصحيحة، يتجنب المستخدمون استخدام مكونات خارج الغرض المقصود منها.
