تلعب الأنابيب الفرعية لغاز التبريد دورًا حاسمًا في أنظمة VRF وVRV الحديثة. في حين أن مكونات الأنابيب تمثل جزءًا صغيرًا بشكل ملحوظ من إجمالي نفقات مشروع التدفئة والتهوية وتكييف الهواء، إلا أنها تحمل وزنًا تشغيليًا هائلاً. إن توحيد المكونات الصحيحة يحدد طول عمر النظام بشكل عام، وصحة الضاغط، وأقصى كفاءة في استخدام الطاقة.
يتعامل العديد من القائمين على التثبيت مع محددات الفروع كسلع أساسية، مما يؤدي إلى وجود ثغرات أمنية هائلة في النظام. تؤدي التركيبات الفرعية مباشرة إلى توزيع غير متساوٍ لدرجة الحرارة عبر مناطق البناء. علاوة على ذلك، يؤدي الاختيار غير الصحيح للفرع إلى حدوث تسرب كارثي لغاز التبريد وإبطال ضمانات OEM على الفور. لا يمكنك تحمل التنازل عن هذه التقاطعات الحاسمة.
يعمل هذا الدليل كإطار فني لمرحلة اتخاذ القرار لمهندسي التدفئة والتهوية وتكييف الهواء والمقاولين ومديري المشتريات. سوف نستكشف كيفية تقييم وحجم واختيار تركيبات الفروع الصحيحة. سوف تتعلم الفيزياء الكامنة وراء توزيع غاز التبريد وتكتشف استراتيجيات الخبراء لمقاومة التثبيت التالي الخاص بك.

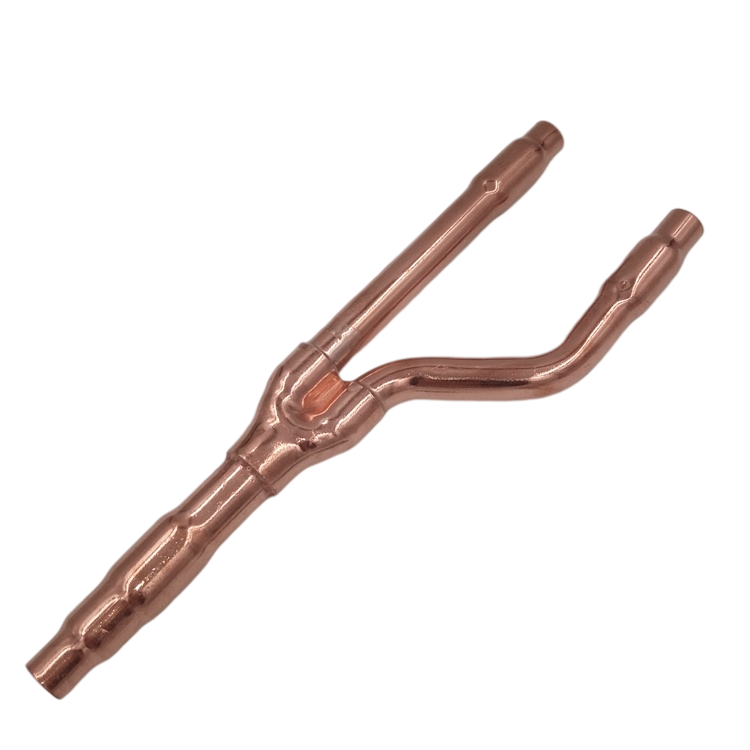

يتصرف تدفق مادة التبريد داخل نظام VRF بشكل مختلف عن سباكة المياه الأساسية. تستخدم الأنظمة الحديثة التدفق على مرحلتين، مما يعني انتقال السائل والبخار عبر الخطوط في وقت واحد. تم تصميم متخصص أنبوب فرعي نحاسي بدقة لفصل خطوط السائل والغاز بدقة. تضمن الهندسة الفريدة على شكل حرف Y توزيعًا موحدًا لغاز التبريد على وحدات داخلية متعددة من مكثف خارجي واحد. عندما يدخل السائل إلى المفصل، يسمح الشكل له بالانقسام بشكل متناسب دون الإخلال بنسبة السائل إلى البخار الدقيقة.
لا يمكنك استخدام وصلة سباكة قياسية كأنبوب فرعي لمكيف الهواء . تجبر المحملات النحاسية القياسية سائل التبريد عالي السرعة على الاصطدام بجدار مسطح والانقسام بزاوية قاسية تبلغ 90 درجة. هذا التغيير العنيف في الاتجاه يدمر التدفق الصفحي. يخلق اضطرابًا شديدًا داخل الأنبوب. ونظرًا لأن البخار أخف من السائل، فإن الاضطراب يجبر البخار على السير في أحد المسارات والسائل إلى الأسفل في المسار الآخر. وبالتالي، فإن بعض الوحدات الداخلية تتضور جوعًا بسبب سائل التبريد بينما تغمر وحدات أخرى. يؤدي هذا الخلل في نهاية المطاف إلى إرسال السائل غير المتبخر مرة أخرى إلى الضاغط، مما يسبب عطلًا ميكانيكيًا مميتًا.
يوفر استخدام الوصلات الفرعية VRF المصممة خصيصًا لهذا الغرض مزايا تشغيلية كبيرة:
يتطلب اختيار المكونات الصحيحة الالتزام الصارم بالمعايير المعدنية. يجب عليك تحديد النحاس منزوع الأكسدة من الدرجة الممتازة لجميع فروع النظام. تستخدم معظم الشركات المصنعة من الدرجة الأولى سبائك C1220 أو SF-Cu. يجب علينا أيضًا أن نفرق بين درجات النحاس بناءً على متطلبات النظام. يوفر النوع O (النحاس الناعم الملدن) المرونة للأقطار الأصغر، مما يسهل التعامل معه. على العكس من ذلك، يوفر النوع 1/2H (النحاس نصف الصلب) السلامة الهيكلية الصلبة اللازمة للأنابيب ذات القطر الأكبر التي تتعامل مع قوى داخلية هائلة.
تعمل المبردات الحديثة ذات القدرة المنخفضة على إحداث الاحترار العالمي مثل R410A وR32 عند ضغوط أعلى بكثير من المبردات القديمة. يجب أن تستوعب البنية التحتية للأنابيب لديك هذه الظروف القاسية. عند تقييم وصلة شبكة التبريد النحاسية VRF ، ابحث عن الحد الأدنى لتقديرات ضغط العمل التي تتجاوز 50 بار (725 رطل لكل بوصة مربعة تقريبًا). تدفع الشركات المصنعة النخبة هذه الحدود إلى أبعد من ذلك أثناء اختبار المصنع. تشمل المعايير المقبولة الحفاظ على 4.17 ميجا باسكال لمنع التسرب والبقاء على قيد الحياة حتى 12.51 ميجا باسكال لضغط الانفجار النهائي.
| المتطلبات القياسية | لمقياس الأداء | معيار مصنع النخبة |
|---|---|---|
| تصنيف ضغط العمل | > 3.0 ميجا باسكال | > 5.0 ميجا باسكال (حوالي 50 بار / 725 رطل لكل بوصة مربعة) |
| ضغط التسرب | 3.5 ميجا باسكال | 4.17 ميجا باسكال |
| ضغط الانفجار النهائي | 10.0 ميجا باسكال | 12.51 ميجا باسكال |
يفصل ضمان جودة التصنيع الصارم بين التركيبات الممتازة والمقلدة الخطيرة. قم بإرشاد المشترين لتفويض عمليات البثق السلسة. يزيل البناء السلس نقاط اللحام الضعيفة حيث تنشأ عادة تسربات الضغط العالي. علاوة على ذلك، اطلب الكشف عن عيوب التيار الدوامي المضمن بنسبة 100%. تحدد عملية الاختبار الكهرومغناطيسي هذه الاختلافات المجهرية في سمك الجدار والشقوق الشعرية غير المرئية. وأخيرًا، تأكد من أن الشركات المصنعة تستخدم بيئة تصنيع خالية من الأحماض. تتفاعل بقايا الأحماض المتروكة داخل الأنبوب في النهاية مع المبردات، مما يسبب تآكلًا داخليًا مدمرًا.
يتطلب تحديد حجم الأنابيب الفرعية رسم خرائط رياضية صارمة. يجب ألا تخمن أبدًا أبعاد الأنابيب بناءً على القطر المرئي. بدلاً من ذلك، اعتمد على منطق مؤشر السعة. يقوم المصنعون بتعيين رقم مؤشر السعة أو قيمة الحمولة (TR) لكل وحدة داخلية وخارجية. يمكنك تحديد حجم اقتران التوزيع المناسب عن طريق جمع مؤشر السعة لجميع الوحدات الداخلية النهائية المتصلة بهذا الفرع المحدد.
إن الانحراف عن مخططات التحجيم الخاصة بالشركة المصنعة يؤدي إلى حدوث عطل ميكانيكي شديد.
تتميز المنشآت التجارية في كثير من الأحيان بوحدات داخلية كبيرة بشكل استثنائي، غالبًا ما يتم تصنيفها بـ 72 أو 96 ميجابايت في الساعة. يتطلب توصيل معالجات الهواء الضخمة هذه تقنيات متخصصة. يجب على المصممين استخدام "وصلات توأمة" محددة لدمج منافذ متعددة بأمان. تتيح التوأمة للنظام توفير حجم التبريد الهائل المطلوب دون انتهاك قيود سرعة الأنابيب أو المساس بفصل الطور.
يستخدم المقاولون عادةً طريقتين أساسيتين لتوصيل وصلة شبكة غاز التبريد النحاسية بشبكة النظام الرئيسية. يحمل كل نهج متطلبات إجرائية وعوامل خطر مميزة.
يظل Brazing هو المعيار الذهبي في الصناعة لاتصالات VRF. إنه يخلق ختمًا دائمًا مرتبطًا معدنيًا قادرًا على تحمل عقود من التمدد الحراري والانكماش. ومع ذلك، يجب على الفنيين اتباع بروتوكول تطهير النيتروجين بدقة. يؤدي تسخين النحاس في وجود الأكسجين المحيط إلى إنشاء أكسيد النحاسيك داخل الأنبوب. نطلق على هذا عادةً اسم "المقياس". يتقشر هذا الحطام الأسود الكاشط في نهاية المطاف، ويدور عبر النظام، ويسد الفتحات الدقيقة لصمامات التمدد الإلكترونية (EEVs) بشكل دائم. إن تطهير الأنابيب ذات الضغط المنخفض من النيتروجين أثناء عملية اللحام بالنحاس يمنع الأكسدة تمامًا.
توفر البدائل الحديثة مثل ZoomLock وLOKRING حلول الاتصال البارد باستخدام أدوات الضغط الهيدروليكي المتخصصة. تمسك هذه التركيبات الميكانيكية بالأنابيب النحاسية وتشكل ختمًا محكمًا مدعومًا بحلقة على شكل حرف O.
الايجابيات: الضغط البارد يزيل تماما تصاريح العمل الساخنة وساعات الحريق وخطر الأكسدة الداخلية. وفي بيئات مثل المستشفيات النشطة أو المباني الخشبية التاريخية، فإن هذا لا يقدر بثمن. ويمكنه أيضًا تقليل تكاليف العمالة بنسبة 40٪ إلى 60٪.
السلبيات: العيب الأساسي ينطوي على تكاليف الأدوات الأولية. تمثل فكوك الضغط الهيدروليكي استثمارًا كبيرًا. بالإضافة إلى ذلك، تتطلب الأدوات الصحفية خلوصات مكانية محددة. غالبًا ما يكافح الفنيون من أجل تركيب هذه الأدوات الضخمة في فراغات السقف الضيقة أو أعمدة المرافق المزدحمة بكثافة.
حتى المكونات عالية الجودة تفشل إذا تم تثبيتها بشكل غير صحيح. تتطلب ديناميكيات الموائع الالتزام الصارم بالقيود الهندسية. يجب على القائمين بالتركيب إعطاء الأولوية للتوجيه المكاني الدقيق لضمان التوزيع المتساوي للطور عبر الشبكة.
عند تركيب وصلة أفقية يجب مراقبة زاوية الميل بعناية. يجب ألا يتجاوز الفرع أبدًا ميل 30 درجة من المستوى المستوي. يؤدي تجاوز هذه الزاوية إلى قيام الجاذبية بسحب سائل التبريد إلى الفرع السفلي أثناء إرسال البخار إلى الفرع العلوي. هذا يدمر توازن النظام. على العكس من ذلك، يمكنك تثبيت الوصلة عموديًا، مع توجيهها إما للأعلى أو للأسفل بشكل مستقيم. ومع ذلك، فإن التواء أو انحناء التجميع الرأسي ممنوع منعا باتا.
يحتاج المبرد إلى مساحة مادية ليهدأ بعد مروره عبر التركيب. نشير إلى هذا باسم المخزن المؤقت للأنبوب المستقيم. يجب على القائمين بالتركيب الحفاظ على مسافات إلزامية للحفاظ على التدفق الصفحي. اترك دائمًا ما لا يقل عن 12 بوصة (حوالي 30 سم) من الأنابيب المستقيمة تمامًا بين وصلتين فرعيتين منفصلتين. يجب عليك تطبيق نفس قاعدة الـ 12 بوصة بين المفصل وأي مرفق بزاوية 90 درجة. علاوة على ذلك، حافظ على مسافة لا تقل عن 500 مم من خلوص الأنبوب المستقيم قبل دخول الخط إلى الوحدة الداخلية.
تعمل خطوط التبريد في درجات حرارة قصوى. تصبح خطوط الغاز في وضع التبريد باردة بشكل لا يصدق، مما يؤدي إلى تكثيف الرطوبة المحيطة على الفور. كثيرًا ما يفشل العزل الميداني اليدوي نظرًا لصعوبة تغليف الشكل Y المعقد بإحكام. تؤدي جيوب الهواء المتبقية حتمًا إلى التعرق والتقطير وإلحاق أضرار جسيمة بالمياه في الحوائط الجافة بالسقف. يؤدي شراء مسبقًا والمطابقة للمصنع مجموعة شبكة غاز التبريد المعزولة المشكلة إلى حل هذه المشكلة تمامًا. تتميز هذه المجموعات برغوة البولي إيثيلين المتشابكة المصبوبة تمامًا وفقًا لهندسة المفصل، مما يضمن وجود حاجز بخار لا تشوبه شائبة.
يؤدي اختيار شريك التصنيع المناسب إلى تخفيف المخاطر قبل وقت طويل من وصول المعدات إلى موقع العمل. يجب على مديري المشتريات أن يطلبوا وثائق شفافة من الموردين المحتملين.
لا تقبل مطالبات الجودة الغامضة. تتطلب الامتثال الموثق للمعايير الدولية الأساسية للمعادن. يجب على المورد الخاص بك تقديم شهادات JIS H 3300 أو ASTM B280 أو GB/T17791 بسهولة. تحكم هذه المعايير مستويات نقاء النحاس الدقيقة وقوة الشد وتوحيد سمك الجدار.
اطلب من الموردين الحصول على تقارير اختبار تسرب الهيليوم التي يمكن التحقق منها. جزيئات الهيليوم أصغر بكثير من جزيئات النيتروجين أو الهواء. لذلك، يكشف اختبار الهليوم عن تسربات مجهرية في الثقب لا تكتشفها اختبارات الضغط القياسية. بالإضافة إلى ذلك، اطلب بيانات دورة التعب الحراري لإثبات قدرة المفصل على تحمل عقود من التقلبات في درجات الحرارة من الساخن إلى البارد.
تأكد من أن الشركة المصنعة توفر شفافية واضحة بشأن مصادر المواد. يمتلئ السوق أحيانًا بالسبائك المزيفة أو المعاد تدويرها. يحتوي النحاس المعاد تدويره على شوائب تضعف البنية الجزيئية. تحت ضغط 725 رطل لكل بوصة مربعة لنظام R410A، تنفتح هذه الوصلات غير النقية. يقوم الموردون ذوو السمعة الطيبة بإدخال أرقام الكمية مباشرة في مكوناتهم النحاسية والنحاسية، مما يضمن إمكانية التتبع العكسي الكامل في حالة حدوث فشل.
يظل اختيار وصلة شبكة غاز التبريد النحاسية قرارًا أساسيًا في الهندسة الهيكلية، وليس شراء سلعة أساسية. تعتمد سلامة النظام بشكل كبير على علم المعادن الدقيق، وحجم السعة الصارم، وهندسة التثبيت الخالية من العيوب. إن قطع الزوايا في هذه التقاطعات المهمة يضمن ضعف التحكم في درجة الحرارة، والعطل الميكانيكي، والأضرار الباهظة للممتلكات.
قبل تقديم طلبات بالجملة، انصح المقاولين وفرق التصميم الخاصة بك بالرجوع إلى مخططات اختيار الأنابيب الخاصة بالشركة المصنعة لـ VRF. قارن متطلبات OEM هذه مباشرةً مع التقديمات الهندسية لتجهيزات الفروع التي اخترتها. من خلال الحفاظ على معايير الشراء الصارمة وإنفاذ بروتوكولات التثبيت المتخصصة، فإنك تحمي الضاغط، وتضمن الكفاءة المثلى، وتوفر نظام HVAC موثوقًا مصممًا ليدوم طويلاً.
ج: لا. تفرض وصلات السباكة القياسية تغييرًا قاسيًا في الاتجاه بمقدار 90 درجة. وهذا يسبب اضطرابًا هائلاً في مادة التبريد ويعطل تمامًا الفصل النسبي بين مرحلتي السائل والغاز. يؤدي استخدام المحملات القياسية إلى تجويع الوحدات الداخلية والضواغط المغمورة بالمياه وإلغاء ضمانات OEM.
ج: على الرغم من أن الحدود الدقيقة تختلف حسب الشركة المصنعة للمعدات الأصلية، إلا أن المقاييس القياسية تسمح عمومًا بأطوال الأنابيب الفعلية إلى أبعد وحدة داخلية لتصل إلى 165 مترًا (أو 190 مترًا في الطول المعادل). يمكن أن تمتد أطوال أنابيب النظام المدمج في كثير من الأحيان إلى 1000 متر.
ج: يؤدي تسخين النحاس في وجود الأكسجين المحيط إلى تكوين أكسيد النحاسيك الداخلي، المعروف أيضًا باسم المقياس. يتقشر هذا الحطام الأسود الكاشطة ويدور عبر النظام. سوف يستقر في النهاية بالداخل ويدمر بشكل دائم صمامات التمدد الإلكترونية للنظام (EEVs) وميكانيكا الضاغط.
ج: إن الشكل الهندسي المعقد على شكل حرف Y لوصلة التوزيع يجعل من الصعب للغاية تغليفها يدويًا. غالبًا ما يترك التغليف الميداني جيوبًا هوائية مخفية. تضمن مجموعات العزل المُشكَّلة في المصنع إغلاقًا مثاليًا ومحكمًا للبخار، مما يزيل خطر تسرب التكثيف المدمر داخل مساحات السقف.
