تركيبات محول نحاسية لوصلات أنابيب السباكة والغاز والتكييف

تعتمد موثوقية أي نظام سباكة أو غاز أو نظام التدفئة والتهوية وتكييف الهواء (HVAC) بشكل كبير على سلامة نقاط التحول الخاصة به. عندما تفشل البنية التحتية التجارية، يحدث الانهيار عادة عند المفاصل. يوفر هذا الدليل للمحددين الفنيين والمقاولين وفرق المشتريات إطارًا واضحًا وموثوقًا. نريد مساعدتك في تقييم واختيار المكونات الدقيقة المطلوبة لتطبيقك المحدد. سوف تتعلم كيفية مطابقة توافق الخيوط بشكل صحيح، واحترام حدود الضغط الديناميكي، والحفاظ على الامتثال التنظيمي الصارم عبر جميع التركيبات.

النحاس متين للغاية ومقاوم للتآكل بشكل طبيعي. يبقى الخيار الأول لنقل السوائل والغاز. ومع ذلك، فإن مطابقة الخيط غير الصحيحة تؤدي مباشرة إلى حدوث تسربات كارثية. على سبيل المثال، يؤدي إدخال مؤشر ترابط NPT إلى منفذ BSP إلى تدمير الخيوط بالكامل. علاوة على ذلك، يؤدي تجاهل قوانين الامتثال للمواد إلى حدوث انتهاكات خطيرة للقانون. تعمل التفويضات الخالية من الرصاص على حماية أنظمة مياه الشرب العامة وتحمل عقوبات شديدة إذا تم تجاهلها. باتباع إرشاداتنا المنظمة، فإنك تضمن عمليات آمنة وموثوقة. سنقوم بمعاينة الأخطاء الشائعة وتسليط الضوء على أفضل ممارسات الصناعة. سوف تحصل على رؤى قابلة للتنفيذ لتحسين تخطيطات النظام الخاص بك اليوم.

الوجبات الرئيسية

• توافق الخيوط غير قابل للتفاوض: خلط معايير الخيوط يضمن الفشل تحت الضغط؛ التحديد الدقيق هو الخطوة الأولى في عملية الشراء.
• يملي التطبيق المواد: تتطلب المياه الصالحة للشرب نحاسًا متوافقًا تمامًا 'خالي من الرصاص'، في حين يُفضل النحاس القياسي أو المقاوم لإزالة الزنك (DZR) لخطوط التدفئة والتهوية وتكييف الهواء (HVAC) ذات الحلقة المغلقة أو خطوط الغاز.
• موازين نوع الاتصال ذات الوظيفة: تفضل الخطوط الدائمة الاتحادات الملولبة الصلبة، بينما تستفيد المناطق التي تحتاج إلى صيانة كثيفة من أنظمة الاتصال السريع.

تقييم متطلبات النظام قبل اختيار تركيبات المحولات النحاسية

يؤدي التحديد غير الصحيح للمكونات إلى توقف النظام بشكل كبير. يجبر أطقم الإصلاح على إعادة العمل المكتمل. أنت تضيع ساعات العمل القيمة وتعطل الجداول الزمنية المهمة للمشروع. يجب أن نتعامل مع المواصفات المشتركة كعملية هندسية صارمة. لا يوجد مفصل عالمي عبر أنظمة الغاز والمياه والتبريد الحديثة. يتطلب كل تطبيق صناعي نهجًا مخصصًا للغاية. على سبيل المثال، يجب أن تتطابق التي اخترتها تجهيزات المحولات النحاسية مع الخصائص الفيزيائية الدقيقة للوسيط الذي تنقله. إذا فشلوا، فإن النظام سوف يفشل في نهاية المطاف.

تختلف خصائص السوائل والغازات بشكل كبير. تتطلب أنظمة الهواء المضغوط موانع تسرب محكمة بشكل لا يصدق لمنع فقدان الطاقة المكلف مع مرور الوقت. تتطلب خطوط الغاز الطبيعي منعًا مطلقًا للتسرب لتجنب مخاطر الانفجار الشديدة. يجب أن تظل شبكات المياه الصالحة للشرب خالية تمامًا من الملوثات الكيميائية السامة. تقدم المبردات، مثل الفريون أو R-410A، تحديات تشغيلية فريدة من نوعها. أنها تعمل تحت الدراجات الحرارية المستمرة. سوف تستغل المبردات حتى أصغر الفجوات المجهرية داخل المفصل. لا يمكنك التعامل مع هذه الوسائط المختلفة بنفس الطريقة أثناء عملية الشراء.

يجب عليك حساب متغيرات الضغط ودرجة الحرارة في وقت مبكر من مرحلة التصميم. تتطلب خطوط التدفئة والتهوية وتكييف الهواء (HVAC) ذات درجة الحرارة العالية سمكًا هيكليًا محددًا للجدار. سوف تتشوه الجدران المعدنية الرقيقة تحت الحرارة المستمرة. وعلى العكس من ذلك، فإن الخطوط الهيدروليكية والهوائية عالية الضغط تفرض عوامل أمان قوية. لا يمكنك تطبيق قواعد ضغط المياه السكنية على مكبس هوائي صناعي. إذا قمت بذلك، سوف تمزق المفاصل بقوة. قم بتقييم ضغوط التشغيل الأساسية لديك أولاً. وبعد ذلك، يجب الأخذ في الاعتبار بدقة ارتفاعات الضغط غير المتوقعة عبر الشبكة.

تم فك تشفير معايير الخيط: مطابقة الموصلات بالبنية التحتية الحالية

يظل توافق الخيوط على رأس أولوياتك المطلقة. يجب أن تفهم تمامًا الاختلافات الهندسية بين National Pipe Taper (NPT) والأنابيب القياسية البريطانية (BSP). وغالبا ما تبدو متطابقة للعين المجردة. ومع ذلك، تختلف زوايا ودرجات الخيط الفعلي تمامًا. تتميز NPT بزاوية حادة 60 درجة. يتميز BSP بزاوية مستديرة قليلاً تبلغ 55 درجة. هذا الاختلاف المجهري الطفيف يجعلها غير متوافقة تمامًا.

متى نحدد بشكل صريح موصل النحاس NPT ؟ سوف تستخدمها كمعيار افتراضي عبر تخطيطات السباكة في أمريكا الشمالية. يسمح التصميم المدبب للخيوط الذكرية والأنثوية بالسحب بإحكام أثناء تدويرها. هذا الإجراء الميكانيكي يخلق تداخلاً شديدًا. تعتمد معاهدة حظر الانتشار النووي بطبيعتها على تشوه الخيط في العمل. كما أنها تتطلب مواد مانعة للتسرب كيميائية معتمدة. يجب عليك وضع شريط تفلون أو مخدر الأنابيب لتحقيق ختم محكم للسوائل. بدون مواد مانعة للتسرب، سوف تتسرب وصلات NPT دائمًا تحت الضغط.

وعلى العكس من ذلك، سوف تحتاج إلى وصلة نحاس BSP للآلات المستوردة. كثيرًا ما تراها في التطبيقات البحرية والمعدات الأوروبية. يقع BSP في فئتين متميزتين. يعنيBSPT خيوط مدببة. يعنيBSPP المواضيع المتوازية. يعتمد BSPP على حلقة مانعة للتسرب أو غسالة سحق لمنع التسربات. لا يختم مباشرة على الخيوط نفسها. يجب عليك التعرف على هذه الفئات لتجنب أخطاء التجميع الجسيمة في موقع العمل.

يجب أن نحذرك صراحةً بشأن مخاطر التنفيذ الفعلي. لا تحاول أبدًا الترابط بين مكونات NPT وBSP. يحاول الميكانيكيون المبتدئون أحيانًا إجبارهم معًا باستخدام مفاتيح ربط ثقيلة. قد يشعرون بالضيق المخادع في البداية. ومع ذلك، فإن هذه القوة الغاشمة تسبب تشققًا شعريًا شديدًا داخل المعدن. بمرور الوقت، سوف يفشل النحاس المجهد حتمًا. يمكن أن يؤدي الانفجار المفاجئ تحت ضغط عالٍ إلى إصابة الأفراد. سوف يغمر منشأتك تمامًا ويدمر المعدات القريبة.

ملفات تعريف الاتصال: هيكلة الانتقال الصحيح

تخدم كل نقطة انتقالية غرضًا تشغيليًا متميزًا للغاية. يجب عليك محاذاة ملف تعريف الاتصال الخاص بك مباشرةً مع إستراتيجية الصيانة طويلة المدى لمنشأتك. نقوم بتصنيف هذه التشكيلات المعمارية على أساس الصلابة الهيكلية، وإمكانية الخدمة العامة، والنمطية.

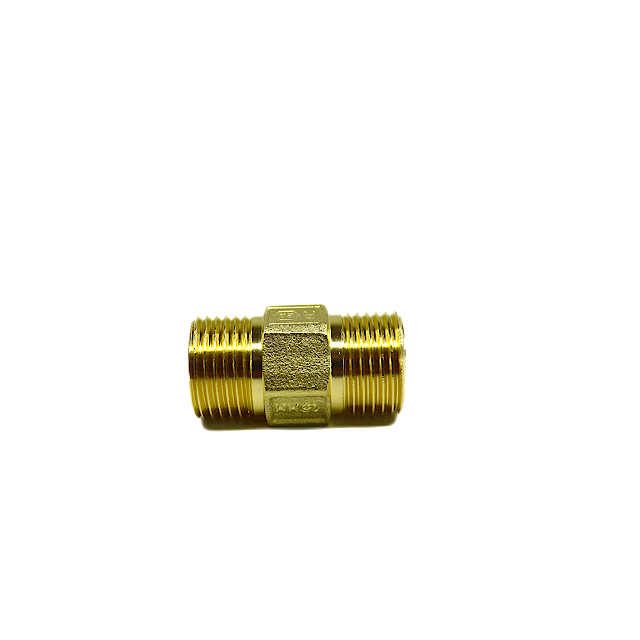

1. اتصالات صلبة وعالية الاهتزاز: غالبًا ما ستصمم خطوطًا دائمة حيث تظل الحركة اليومية في حدها الأدنى. في هذه التركيبات الهيكلية، توفر وصلات الأنابيب النحاسية الملولبة القياسية أقصى قدر من الاستقرار. إنه يرسخ البنية التحتية بعمق. بمجرد تركيبه بشكل صحيح، نادرًا ما يلمسه الفنيون مرة أخرى. إنه يتحمل الاهتزاز الداخلي المستمر الناتج عن المضخات الصناعية القريبة. يجب عليك عزم هذه الوصلات بدقة أثناء التجميع الأولي لمنع التراجع بمرور الوقت.
2. إمكانية الخدمة والصيانة: تتطلب بعض مناطق التشغيل إمكانية الوصول الفعلي بشكل متكرر. ستحتاج في النهاية إلى استبدال المضخات الثقيلة أو صمامات العزل أو سخانات المياه التجارية. في هذه المواقع، حدد وصلة خيط ذكر نحاسية . تسمح لك النقابات بتفكيك نظام الأنابيب بالكامل دون قطع الأنبوب الفعلي. أنت ببساطة تقوم بفك صامولة الاتحاد الكبيرة. يوفر هذا المكون ساعات العمل الشاق أثناء الإصلاحات الطارئة. كما أنه يمنع وظائف اللحام الخطيرة في الأماكن الضيقة القابلة للاشتعال.
3. التطبيقات المعيارية والمؤقتة: تتطلب بعض التطبيقات المتخصصة التبديل السريع. فكر في خطوط الهواء المضغوط في المصنع، أو محطات نقل السوائل الكيميائية، أو أجهزة قياس اختبار المعايرة. هنا، يجب عليك تقييم الكفاءة التشغيلية لاستخدام تركيبات الموصل السريع النحاسية . تتميز بآلية الأكمام المتينة المحملة بنابض. ما عليك سوى الضغط للاتصال والسحب لقطع الاتصال. تقلل هذه الوحدة من وقت توقف الماكينة عن العمل إلى ثوانٍ فقط. ومع ذلك، يجب عليك التحقق بعناية من معدلات الضغط الدقيقة الخاصة بها مسبقًا. تتعامل التوصيلات السريعة بشكل عام مع ضغوط الذروة المنخفضة مقارنة بالوصلات الصلبة ذات الخيوط الصلبة.

الامتثال المادي ومخاطر التنفيذ

النحاس هو سبيكة صناعية تتكون من النحاس والزنك. يقوم المصنعون بتغيير هذه النسبة لتحقيق خواص ميكانيكية مختلفة. يجب علينا أن نتنقل بين الحقائق التنظيمية الصارمة فيما يتعلق بتركيب المواد. يحكم القانون الفيدرالي بصرامة ما يمس مياه الشرب العامة لدينا. ولا يمكنك تجاهل هذه القوانين تحت أي ظرف من الظروف.

يحظر قانون مياه الشرب الآمنة بشكل صريح استخدام النحاس القياسي في شبكات مياه الشرب. يحتوي النحاس القياسي تاريخياً على كميات صغيرة من الرصاص. أضافه المصنعون لتحسين إمكانية القطع على أرضية المصنع. اليوم، يجب على المحددين التحقق بدقة من ختم "الخالي من الرصاص" قبل التثبيت. يحتوي النحاس الخالي من الرصاص على 0.25% من الرصاص أو أقل على أسطحه المبللة. يجب عليك دائمًا البحث عن شهادات NSF/ANSI 61 وNSF/ANSI 372. بدون هذه الطوابع المحددة، ستفشل عملية التثبيت الخاصة بك في عمليات التفتيش البلدية على الفور.

تشكل مخاطر التآكل تهديدًا نظاميًا رئيسيًا آخر. تحدث عملية إزالة الزنك عندما تقوم المياه شديدة الحموضة أو القلوية بتجريد الزنك بقوة من السبيكة. على مدى عدة سنوات، يتحول النحاس إلى قشرة نحاسية ضعيفة مسامية. في النهاية ينهار من الداخل إلى الخارج. إذا كنت تعمل في مناطق جغرافية ذات كيمياء مائية شديدة، فيجب عليك التكيف. قم بترقية النظام لتحديد النحاس المقاوم لإزالة الزنك (DZR). تخضع سبائك DZR إلى معالجات حرارية خاصة لتثبيت جزيئات الزنك في مكانها بشكل آمن.

تتطلب تفاصيل نظام الغاز اهتمامًا متخصصًا للغاية. يجب أن تتوافق محولات الغاز بشكل صارم مع شهادات السلامة CSA أو AGA. لا يمكنك استخدام المكونات المصنفة بالماء على خط الغاز المتطاير. علاوة على ذلك، تلعب المواد المانعة للتسرب دورًا حاسمًا للغاية. يجب أن يتم تصنيف بعض المواد المانعة للتسرب الخيطية بشكل صارم لبيئات الغاز. يجب عليك استخدام شريط تفلون أصفر سميك بدلاً من الشريط الأبيض الرفيع القياسي. الشريط الأصفر يقاوم التحلل الكيميائي الناتج عن الغاز الطبيعي والبروبان. سوف يذوب الشريط الأبيض القياسي في النهاية بمرور الوقت، مما يتسبب في تسرب غاز شديد الانفجار داخل جدران المبنى.

قائمة مراجعة المشتريات: منطق القائمة المختصرة والخطوات التالية

تتطلب عمليات الشراء الناجحة اتباع نهج منظم للغاية. لا يمكنك تخمين أبعاد الأنابيب أو الحصول على الشهادات. نوصي بشدة باتباع منطق القائمة المختصرة الصارم قبل إصدار أي أوامر شراء لمورديك. غالبًا ما يؤدي فقدان تفاصيل مواصفات واحدة إلى إتلاف جدول التثبيت بأكمله.

• تحديد المواصفات الأساسية: تأكد دائمًا من القطر الخارجي (OD) والقطر الداخلي (ID) الدقيق. الخلط بين هذين القياسين هو خطأ مبتدئ شائع. حدد معيار الخيط الدقيق (NPT مقابل BSP). تحديد الحد الأقصى لتصنيف الضغط المطلوب في PSI أو Bar.
• التحقق من الشهادات: قم بمطابقة المكون مباشرة مع المتطلبات التنظيمية المحلية. ابحث على وجه التحديد عن علامات NSF لخطوط المياه الصالحة للشرب. ابحث عن علامات UL أو CSA لأنظمة الغاز الطبيعي أو البروبان.
• التحقق من درجات المواد: تأكد مما إذا كانت البيئة الكيميائية تتطلب نحاسًا قياسيًا أو نحاسًا معتمدًا خاليًا من الرصاص أو نحاس DZR معالجًا بشكل خاص.
• الحجم مقابل المصادر المخصصة: قرر كيف تخطط للشراء. طلب وحدات موحدة بالجملة من خلال موزعي الجملة الموثوقين للمنشآت التجارية الكبرى. وبدلاً من ذلك، يمكنك تشغيل محولات مخصصة مُصنعة آليًا لمعدات التدفئة والتهوية وتكييف الهواء (HVAC) القديمة باستخدام درجات الخيوط القديمة.
• مراجعة الوثائق: تأكد من أن المورد الخاص بك يقدم تقارير اختبار المواد الكاملة (MTRs) للتطبيقات الصناعية المعقدة. سوف يطلب منهم المفتشون.

أنت تقوم بحماية الجدول الزمني لمشروعك بشكل فعال من خلال الانتهاء من هذه التفاصيل الفنية مبكرًا. تؤدي الأخطاء في عملية الشراء دائمًا إلى حدوث تأخيرات كبيرة في التثبيت. عند وصول الأجزاء بشكل غير صحيح، يتم إغلاق مواقع العمل بالكامل.

خاتمة

تعتمد المشتريات الناجحة على إطار تقييم شامل وسليم من الناحية الفنية. يجب عليك مطابقة معايير الخيوط بدقة لتجنب فشل المفاصل الميكانيكية. يجب عليك التحقق من الامتثال الدقيق للمواد بناءً على السائل أو الغاز المحدد الذي يتدفق عبر النظام. لا تتنازل أبدًا عن القواعد الصارمة الخالية من الرصاص لتطبيقات مياه الشرب. وأخيرًا، يجب عليك تحديد ملف تعريف الاتصال الصحيح لاستيعاب بروتوكولات الصيانة المستقبلية بسهولة. مما لا شك فيه أن إنشاء نقابة في وضع جيد اليوم يوفر ساعات لا حصر لها من العمل غدًا.

نحن نحثك على مراجعة مواصفات النظام المعماري الحالي الخاص بك بعناية. راجع قوانين البناء المحلية الخاصة بك لضمان الامتثال الكامل للقانون والسلامة. إذا كنت تواجه تخطيطات انتقالية معقدة، فلا تقم بالتخمين ببساطة. تواصل مع مندوب المبيعات الفني المخصص على الفور. قم بتزويدهم بالأبعاد المطلوبة بالضبط، ومقاييس ضغط الذروة، ونوع تطبيق السوائل. يضمن التخطيط الاستباقي دائمًا تركيبًا آمنًا وخاليًا من التسرب ومتينًا للغاية.

التعليمات

س: هل يمكنني استخدام وصلات أنابيب نحاسية ملولبة قياسية لخطوط الغاز الطبيعي؟

ج: نعم، بشرط أن يفي بشهادات الكود المحلي، وأن يكون له سمك الجدار الصحيح، وأن يتم تركيبه بمادة مانعة للتسرب مصنفة بالغاز. لا تستخدم أبدًا تركيبات ضغط من فئة السباكة للغاز.

س: ما الفرق بين الموصل النحاسي NPT وتركيب التوهج؟

ج: أختام NPT عبر تداخل الخيوط المدببة ومانع التسرب؛ يتم إغلاق تركيبات التوهج عبر مخروط معدني مضغوط ميكانيكيًا، يستخدم عادةً في أنظمة التدفئة والتهوية وتكييف الهواء/التبريد ذات الضغط العالي.

س: هل تم تصنيف تركيبات الموصل السريع النحاسية للضغط العالي؟

ج: يعتمد ذلك على الآلية الداخلية. تتعامل الوصلات الهوائية السريعة بشكل عام مع 150-300 رطل لكل بوصة مربعة، لكن التطبيقات الهيدروليكية تتطلب قطع اتصال سريع محدد عالي الضغط.

س: هل من الآمن توصيل النحاس مباشرة بالفولاذ المجلفن؟

ج: يتعرض النحاس والفولاذ المجلفن لخطر التآكل الجلفاني. نوصي باستخدام الاتحادات العازلة في حالة وجود الماء، على الرغم من أن النحاس يعمل كمعدن انتقالي مقبول في بعض سيناريوهات الجفاف/الغاز.
