لا تترك مبردات الضغط العالي واللوائح البيئية الصارمة أي هامش للخطأ في أنظمة أنابيب HVAC/R. تعتمد سلامة النظام بشكل كبير على الاختيار الدقيق للمواد. يؤدي اختيار مادة التركيب الخاطئة إلى حدوث تسرب لغاز التبريد، وفشل كارثي في النظام، وانتهاكات خطيرة للامتثال. تؤدي هذه الأعطال الميكانيكية دائمًا إلى توقف التشغيل وعقوبات تنظيمية شديدة. يواجه المصممون قيودًا بيئية أكثر صرامة على المبردات اليوم. يعد فقدان الغاز من خلال التوصيلات الخاطئة مسؤولية هندسية كبيرة.
يعد تقييم الحدود الهيكلية وطرق الانضمام والموثوقية طويلة المدى للنحاس مقابل النحاس أمرًا ضروريًا لوضع اللمسات الأخيرة على مواصفات المكونات في التبريد التجاري والصناعي. أنت بحاجة إلى استراتيجية واضحة قائمة على الأدلة لتحديد وصلات الأنابيب. يستكشف هذا الدليل كيفية أداء كلا المعدنين تحت الضغط الميكانيكي والتقلبات الحرارية الشديدة. سنقوم بتفصيل معلمات التطبيق لكل نوع مادة. سوف تتعلم بالضبط مكان وضع كل تركيب لزيادة عمر النظام إلى أقصى حد وضمان احتواء الضغط المطلق.
تعمل أنظمة التبريد تحت الضغط الميكانيكي والحراري المستمر. تبدأ مشكلة العمل عندما يقلل المحددون من شأن هذه القوى. تستنزف التسريبات الدقيقة كفاءة النظام ببطء مع مرور الوقت. إن التخفيض التدريجي من وكالة حماية البيئة على المبردات يجعل استبدال الغاز المفقود أمرًا صعبًا بشكل متزايد. يجبر التسرب البطيء الضواغط على العمل بجهد أكبر للحفاظ على نقاط الضبط. غالبًا ما يؤدي هذا الإرهاق مباشرةً إلى احتراق الضاغط قبل الأوان. يؤدي تعطل النظام إلى إتلاف المخزون القابل للتلف وتعطيل العمليات التجارية الأساسية.
يعد تحديد معايير النجاح أمرًا بالغ الأهمية قبل اختيار المواد. تتطلب المواصفات الناجحة معدلات ضغط انفجار عالية. يجب أن تتعامل المواد مع ضغوط الغاز المحددة لغازات التبريد الحديثة. أنت أيضًا بحاجة إلى تحمل اهتزاز ممتاز. ترسل الضواغط اهتزازات دقيقة ثابتة عبر شبكة الأنابيب بأكملها. علاوة على ذلك، فإن التوافق مع التمدد الحراري له أهمية كبيرة. تتوسع خطوط تفريغ الغاز الساخن بسرعة، بينما تتقلص خطوط السائل. يجب أن تمتص شبكة الأنابيب هذه التغيرات في الأبعاد دون إرهاق المفاصل.
ويتطلب مشهد الحلول نهجا متوازنا. لا يعمل أي من المعدنين كحل متفوق عالميًا لكل مفصل. يتم تحديد فعاليتها بالكامل من خلال وضعها ضمن دورة التبريد. تتطلب مجموعات الخطوط خصائص ميكانيكية مختلفة تمامًا عن صمامات الخدمة. يتيح التعرف على هذه المناطق الوظيفية للمهندسين إنشاء بنيات تبريد عالية المرونة.
يعد النحاس بمثابة العمود الفقري بلا منازع للبنية التحتية الحديثة لنظام التدفئة والتهوية وتكييف الهواء والتبريد (HVAC/R). إنه يوفر مزايا مادية متميزة للتعامل مع دورات التبريد المعقدة. يستخدم المهندسون كلا من النحاس الملدن (الناعم) والمرسوم (الصلب). ينحني النحاس الملدن بسهولة حول العوائق. يوفر النحاس المسحوب مسارات صلبة ومستقيمة. يحافظ كلا النوعين على ملف تعريف التدفق دون انقطاع. كما أنها تتعامل مع التقلبات الحرارية الشديدة بشكل جميل. يضمن استخدام عالية الجودة التركيبات النحاسية التكامل السلس عبر الدائرة الأولية بأكملها.
تحدد منهجية الانضمام الموثوقية طويلة المدى لهذه المكونات. يعتمد القائمون على التركيب على اللحام بدرجة حرارة عالية لدمج الأنابيب النحاسية معًا. تتطلب هذه العملية تطهير النيتروجين المستمر داخل الأنبوب. يقوم النيتروجين بدفع الأكسجين خارج النظام. وهذا يمنع أكسدة الكربون الأسود من التشكل على الجدران الداخلية. يؤدي اللحام الصحيح إلى إنشاء وصلة مانعة للتسرب ومترابطة جزيئيًا. يخترق معدن الحشو الحيز الشعري بشكل مثالي، مما يجعل المفصل أقوى من المعدن الأساسي نفسه.
نوصي بشدة باستخدام المكونات النحاسية في حالات الاستخدام الأساسي. تستفيد مجموعات الخطوط الطويلة بشكل كبير من البناء النحاسي. يجب أن تستخدم الأكواع والمحملات التي توجه الغاز خلال مطاردات معقدة النحاس. البيئات التي تتطلب نقل الحرارة السريع تتطلب ذلك بالتأكيد. تظل الموصلية الحرارية العالية سمة غير قابلة للتفاوض بالنسبة لمصفوفات ملفات المبخر والمكثف.
على الرغم من نقاط قوته، فإن النحاس يحمل قيودًا محددة. يبقى عرضة للأضرار الجسدية. تشكل الأسنان خطرًا كبيرًا في الغرف الميكانيكية المكشوفة والمزدحمة. خط الشفط المسحوق يقيد تدفق الغاز على الفور. يؤدي هذا التقييد إلى تجويع الضاغط وتدمير كفاءة النظام. يجب على القائمين على التركيب حماية النحاس المكشوف بعناية.
يحتل النحاس مكانة هامة ومتخصصة في تصميم التبريد. النحاس المستخدم في التبريد هو في المقام الأول سبيكة من النحاس والزنك. تؤدي إضافة الزنك إلى تحويل النحاس الأساسي إلى مادة أكثر صلابة. تعمل تركيبة السبائك المحددة هذه على زيادة قوة الشد الإجمالية بشكل ملحوظ. كما أنه يحسن إلى حد كبير إمكانية التشغيل الآلي. يمكن للمصنعين قطع خيوط دقيقة للغاية إلى النحاس دون تمزيق المعدن.

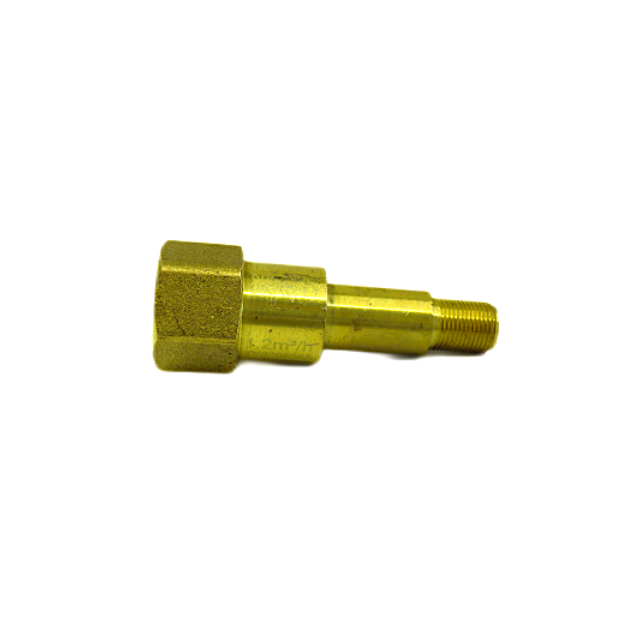

تعتمد الوصلات الميكانيكية والملولبة بشكل كامل على هذه الصلابة. يعمل النحاس كخيار أفضل لأي مكون يتطلب الخيوط. تستخدم صمامات الوصول ومنافذ القياس أجسامًا نحاسية لتحمل الاستخدام المتكرر للأداة. تعمل شديدة التحمل تركيبات الحلمة النحاسية كنقاط تثبيت هيكلية في التجميعات المتعددة المنافذ. يمكن للفني ربط أجهزة الاستشعار وفكها في كتلة نحاسية عدة مرات دون قطع الاتصال.
تتمحور حالات الاستخدام الأساسي حول إمكانية الوصول إلى الصيانة. نوصي بالنحاس لنقاط التحول للخدمة الشاقة. تعتمد تجهيزات التوهج على الصواميل النحاسية لضغط الأنابيب النحاسية بإحكام. أي عقدة اتصال تتطلب صيانة مستقبلية يجب أن تستخدم النحاس. تعتمد الأنظمة التي تحتاج إلى تفكيك دوري أو تشديد ميكانيكي روتيني على هذه السبيكة المتصلبة. إنه يتعامل مع عزم الدوران الساحق لمفتاح الميكانيكي بشكل لا تشوبه شائبة.
يمتلك النحاس قيودًا معروفة. ويعاني من انخفاض الموصلية الحرارية مقارنة بالنحاس النقي. لن تتمكن أبدًا من بناء مبادل حراري من النحاس العادي. بالإضافة إلى ذلك، يواجه النحاس خطرًا شديدًا يتمثل في إزالة الزنك في بيئات محددة مسببة للتآكل. يمكن أن يؤدي التعرض للمواد الكيميائية القاسية أو الرطوبة المستمرة إلى تجريد الزنك من السبيكة. يترك هذا التفاعل الكيميائي وراءه قشرة نحاسية مسامية وهشة تتحطم تحت الضغط.
يتطلب اختيار المكون الصحيح مقارنة كلا المعدنين عبر الحدود التشغيلية الصارمة. إن تقييم تركيبات التبريد النحاسية مقابل النحاسية يعني فهم كيفية تعامل كل منها مع ضغوطات النظام المحددة. وفيما يلي تفصيل لقدراتهم التقنية.
تدفع تطبيقات الضغط العالي المواد إلى نقطة الانهيار. تتطلب المبردات التقليدية مثل R-410A وR-32 مكونات مصنفة لحوالي 600 رطل لكل بوصة مربعة. يتعامل كل من النحاس والنحاس ذو الجدران الثقيلة مع هذه الضغوط القياسية بسهولة. ومع ذلك، تعمل أنظمة R-744 (ثاني أكسيد الكربون العابر للحرج) عند ضغوط هائلة تتجاوز 1800 رطل لكل بوصة مربعة. سوف يتمزق النحاس القياسي والنحاس ذو الجدران الرقيقة على الفور تحت أحمال ثاني أكسيد الكربون. يمكن فقط لسبائك الحديد والنحاس المتخصصة عالية الإنتاجية أو الكتل النحاسية المطروقة بشدة أن تتحمل الضغوط العابرة للحدود الحرجة. تؤثر تقلبات درجات الحرارة أيضًا على السلامة الهيكلية. يتوسع النحاس وينكمش بسلاسة. يظل النحاس أكثر صلابة، مما يعني أن الصدمات الحرارية المفاجئة يمكن أن تؤدي إلى الضغط على الوصلات الملولبة إذا تم الإفراط في عزم الدوران.
يؤدي النحاس المختلط والتعرق إلى إنشاء ختم دائم وموثوق للغاية. يصبح المفصل قطعة معدنية موحدة. ومع ذلك، فإن هذه العملية تتطلب عمالة ماهرة للغاية. يجب على الفنيين الحصول على تصاريح العمل الساخن لاستخدام اللهب المكشوف في الداخل. على العكس من ذلك، تسمح المكونات النحاسية الملولبة والمتوهجة بتجميع ميكانيكي أسرع. يحتاج الفني فقط إلى مفاتيح ربط لتأمين تركيبات الشعلة النحاسية. تسمح هذه المنهجية باستبدال المكونات بسهولة لاحقًا. لسوء الحظ، تحمل المفاصل الميكانيكية خطرًا أكبر للتسربات الدقيقة. إذا قام الفني بلف صمولة نحاسية بشكل غير صحيح، فسوف يتسرب الغاز في النهاية عبر الفجوات الدقيقة.
يتميز النحاس النقي بمقاومة طبيعية استثنائية للأكسدة الجوية. إنه يشكل طبقة واقية بمرور الوقت. إنه يبقى على قيد الحياة لعقود داخل الجدران الرطبة دون أن يصدأ. يُظهر النحاس نقاط ضعف متفاوتة اعتمادًا على محتواه الدقيق من الزنك. يكافح النحاس القياسي ضد التعرضات الكيميائية المحددة. البيئات القائمة على الأمونيا تؤدي إلى تحلل النحاس بسرعة. يمكن أن تؤدي المناطق ذات الرطوبة العالية إلى إزالة الزنك، مما يؤدي إلى تدمير التركيب من الداخل إلى الخارج. يجب أن يقوم المحددون بمطابقة السبيكة مع البيئة الكيميائية المحيطة بعناية.
مقارنة مواد تركيب التبريد
| الميزة / المواصفات | النحاس | النحاسي |
|---|---|---|
| طريقة الاتصال الأساسية | لحام بدرجة حرارة عالية | مترابطة، ميكانيكية، أو متوهجة |
| الموصلية الحرارية | عالية للغاية | معتدلة إلى منخفضة |
| المرونة / القابلية للطرق | عالية (ملدن) | منخفض (هيكل صلب) |
| وهن | السحق والسحق الجسدي | إزالة الزنك في البيئات القاسية |
| أفضل منطقة التطبيق | مجموعات الخطوط الدائمة والملفات | صمامات الخدمة ومنافذ القياس |
حتى المواد المختارة بشكل مثالي سوف تفشل إذا تم تنفيذها بشكل سيء. تتطلب المناطق الانتقالية التي تلتقي فيها المعادن المختلفة إشرافًا هندسيًا شديدًا. يجب أن تتوقع القوى الكيميائية والميكانيكية غير المرئية.
يمثل التآكل الجلفاني تهديدًا صامتًا ومدمرًا. يؤدي توصيل المعادن المتباينة إلى توليد تيار كهربائي صغير في وجود الرطوبة. يعمل هذا التيار على تسريع عملية التآكل في المعدن الأضعف. إن ربط النحاس مباشرة ببعض المعادن الأخرى دون عزل عازل مناسب يؤدي إلى الفشل. تعمل تقنيات اللحام الصحيحة على تخفيف هذا الخطر بين النحاس والنحاس الأصفر، ولكن يجب على المهندسين أن يظلوا يقظين في البيئات الرطبة.
يؤدي إجهاد الاهتزاز إلى تدمير خطوط الأنابيب سيئة التصميم. تولد الضواغط اهتزازًا عنيفًا وعالي التردد. تمتص المفاصل النحاسية النحاسية هذا الاهتزاز وتوزعه بكفاءة على طول مجموعة الخطوط. تتعامل المفاصل الميكانيكية النحاسية الصلبة مع الاهتزازات بشكل مختلف. إذا كانت الصامولة النحاسية تفتقر إلى الدعم المناسب، فإن الاهتزاز المستمر سوف يؤدي إلى فك الخيوط. على مدى دورة حياة مدتها 15 عامًا، سوف تتسرب المفاصل الميكانيكية غير المؤمنة حتمًا. يجب على القائمين على التركيب تأمين جميع نقاط الانتقال النحاسية باستخدام مشابك الأنابيب شديدة التحمل.
يحكم الامتثال والمعايير كل عملية تثبيت ذات سمعة طيبة. يجب عليك التحقق من أن جميع التركيبات المحددة تتوافق مع قوانين الصناعة. تفرض الجمعية الأمريكية لمهندسي التدفئة والتبريد وتكييف الهواء (ASHRAE) بروتوكولات سلامة صارمة. تحقق دائمًا من امتثال ASME B16.22 لمكونات النحاس المطاوع. علاوة على ذلك، يجب عليك التحقق من معدلات ضغط الشركة المصنعة مقابل غاز التبريد المحدد المستخدم. قد تفشل التركيبة المُصنفة لـ R-134a بشكل كارثي إذا تعرضت لضغوط R-410A.
يستفيد المحددون من استخدام منطق القائمة المختصرة البسيط. توضح شجرة القرار الثنائية عملية الاختيار على الفور:
إن اتباع هذا المنطق يزيل الغموض. فهو يضمن أن المادة المناسبة تذهب تمامًا إلى حيث تتفوق خواصها الميكانيكية.
إن الجدل الهندسي المتعلق بمواد التركيب ليس في النهاية سيناريو "إما أو". إنها تمثل مسألة موضع استراتيجي ضمن بنية النظام الشاملة. يوفر النحاس ديمومة لا مثيل لها وأداء حراري لمجموعات الخطوط الطويلة. يوفر النحاس المتانة الصلبة اللازمة لصمامات الخدمة والمفاصل الملولبة والتحولات الميكانيكية. يؤدي تجاهل هذه السمات المميزة إلى حدوث تسربات وعدم كفاءة وفشل في الامتثال.
يجب على المشترين الفنيين والمحددين اتخاذ إجراءات فورية لحماية تصميماتهم. أولاً، قم بمراجعة مخططات درجة حرارة الضغط (PT) الخاصة بغازات التبريد المحددة لديك لتحديد حدود الإجهاد الأساسية. بعد ذلك، قم بمراجعة قدرات المثبت لديك. تأكد من أن طاقمك يمتلك المهارات الدقيقة المطلوبة للنحاس بالنيتروجين عالي الحرارة والتركيبات الميكانيكية ذات العزم بشكل صحيح. وأخيرًا، اطلب دائمًا تقارير اختبار المواد (MTRs) من الموردين المناسبين لك. يضمن التحقق من نقاء السبائك بقاء البنية الأساسية لديك على قيد الحياة خلال دورة حياتها المقصودة.
ج: نعم، يمكنك لحام النحاس بالنحاس بنجاح. يجب عليك استخدام اللحام الفضي المناسب والتدفق عالي الجودة. ومع ذلك، يظل التحكم في درجة الحرارة أمرًا بالغ الأهمية. النحاس لديه نقطة انصهار أقل من النحاس النقي. سيؤدي تطبيق الكثير من الحرارة إلى إذابة التركيبة النحاسية أو تبخير الزنك، مما يؤدي إلى تدمير سلامة المفصل.
ج: يوفر النحاس الصلابة اللازمة وقوة الخيط المتأصلة المطلوبة للأختام الميكانيكية. النحاس ناعم للغاية ومرن. إذا قمت بتطبيق عزم دوران ثقيل على صامولة نحاسية، فسوف تتجرد الخيوط وسوف يتشوه التركيب. يتحمل النحاس بسهولة عزم الدوران المطلوب لإنشاء ختم محكم للغاز.
ج: إنها آمنة فقط إذا تم تصنيفها بشكل صريح لتطبيقات ثاني أكسيد الكربون ذات الضغط العالي أو العابر للحرج. سوف تتمزق السباكة القياسية أو نحاس التدفئة والتهوية وتكييف الهواء (HVAC) التقليدي تحت ضغط ثاني أكسيد الكربون، والذي يمكن أن يتجاوز 1800 رطل لكل بوصة مربعة. يجب عليك الحصول على سبائك نحاسية متخصصة وعالية القوة تم تصنيعها خصيصًا واعتمادها لأنظمة R-744.
ج: تحدث عملية إزالة الزنك بسبب التعرض لفترة طويلة للرطوبة أو عناصر محددة مسببة للتآكل أو مواد كيميائية عدوانية. تعمل هذه العملية الجلفانية على ترشيح الزنك كيميائيًا من مصفوفة سبائك النحاس. إنه يترك وراءه قشرة نحاسية ضعيفة المسامية للغاية تبدو سليمة ولكنها تتشقق أو تتحطم بسهولة تحت ضغوط النظام العادية.
