كيف تختار مجموعة الخطوط المشحونة مسبقًا لنظام التيار المتردد؟

يتوقف تركيب وحدة تكييف مركزية أو وحدة تكييف مركزية صغيرة بدون قنوات على اتصال واحد مهم. يقوم خط التبريد حرفيًا بتصنيع أو كسر نظام التبريد بالكامل. بدون ختم مثالي، لن تتمكن أجهزتك الجديدة من العمل. تتطلب الخطوط النحاسية التقليدية والمشحونة ميدانيًا أدوات HVAC متخصصة. يعتمد القائمون على التركيب على مضخات التفريغ وأجهزة القياس المتعددة ومشاعل اللحام ذات الحرارة العالية. كما يحتاجون أيضًا إلى مهارات فنية جادة إلى جانب شهادات وكالة حماية البيئة الإلزامية. على العكس من ذلك، يوفر البديل المعبأ مسبقًا أسلوبًا مبسطًا للتوصيل والتشغيل. هذا يناشد بشدة عشاق الأعمال اليدوية والمقاولين على حدٍ سواء.

ومع ذلك، فإن التنقل في هذا السوق يتطلب الحذر المطلق. يؤدي اختيار المعدات الخاطئة إلى مخاطر حدوث تسرب كارثي لغاز التبريد. قد تواجه فشلًا مبكرًا في الضاغط وإلغاء الضمانات على الفور. يشرح هذا الدليل المعايير الفنية الدقيقة لتقييم هذه المكونات. نحن نغطي كيفية ضمان الختم المحكم عند الاتصال. سوف تتعلم أفضل ممارسات الصناعة لتحقيق كفاءة النظام المثلى. باتباع هذه الخطوات، يمكنك تأمين موثوقية طويلة المدى لاستثمارك في التبريد المنزلي.

الوجبات السريعة الرئيسية

• تلغي الخطوط المشحونة مسبقًا الحاجة إلى التنظيف بالمكنسة الكهربائية وشحن غاز التبريد، مما يقلل بشكل كبير من وقت التركيب وتكاليف المعدات المتخصصة.
• التحجيم الدقيق غير قابل للتفاوض. نظرًا لأنه لا يمكن قطع الخطوط المشحونة مسبقًا، يجب لف الطول الزائد بشكل آمن أفقيًا لمنع احتجاز الزيت.
• تعتبر سلامة المواد (سمك النحاس) وجودة آلية الموصل هي العوامل الأساسية التي تميز بين الختم المانع للتسرب وفشل النظام.
• تحقق دائمًا من توافق الموصل وسياسات ضمان الشركة المصنعة قبل دمج مجموعة أدوات تركيب مكيف الهواء التابعة لجهة خارجية.

الحالة التشغيلية: المشحونة مسبقًا مقابل التقليدية مقابل المكنسة مسبقًا

إن فهم الاختلافات الأساسية في أساليب التثبيت هو سبب قرار الشراء الخاص بك. كل طريقة تعمل على إخراج الحرارة من منزلك. إنهم يحققون الإعداد الأولي بشكل مختلف تمامًا. ويجب علينا أن نحدد هذه الفئات الأساسية الثلاث بوضوح.

الأنظمة التقليدية (المشحونة بالمجال).

تمثل التركيبات التقليدية معيار الصناعة للمنازل المخصصة والمباني التجارية. إنها تتطلب أنابيب نحاسية ملحومة مع شعلة أوكسي أسيتيلين. بعد إجراء عملية اللحام بالنحاس، يقوم الفنيون بإجراء اختبار النيتروجين عالي الضغط للعثور على التسريبات الدقيقة. ثم يستخدمون مضخة ثقيلة لسحب فراغ عميق. وأخيرًا، يقومون يدويًا بوزن وإضافة الكمية المحددة من مادة التبريد المطلوبة. هذه الطريقة تحمل تكلفة عمالة عالية. يتطلب أدوات واسعة النطاق والتدريب المتخصص. ومع ذلك، فهو يوفر أقصى قدر من المرونة. يمكنك توجيه الأنابيب تمامًا حسب الحاجة دون أي ركود متبقي.

الخطوط المفرغة مسبقًا

تحتل الخيارات التي تم تفريغها مسبقًا أرضية متوسطة. تقوم المصانع بتفريغ كل الهواء والرطوبة من هذه الأنابيب قبل إغلاقها. أنها لا تحتوي على أي مبرد فعلي في الداخل. وبدلاً من ذلك، يعتمدون كليًا على وحدة ضاغط التيار المتردد. يحتوي المكثف الخارجي على شحنة مسبقة هائلة من مادة التبريد. بمجرد توصيل الأنابيب وفتح الصمامات الملكية، يقوم الضاغط بتحرير حمولته. يندفع المبرد إلى الأنابيب الفارغة المفرغة. لا تزال تتجاوز الحاجة إلى مضخة فراغ. لا تحصل على نفس الحماية الآمنة من الفشل التي يتمتع بها النظام المشحون بالكامل.

حل مجموعة الخطوط المشحونة مسبقًا

يتم شحن مجموعة الخطوط المشحونة مسبقًا في المصنع بسائل التبريد. يقوم المصنعون بقياس سوائل تبريد محددة بدقة، عادة R-410A، بناءً على الطول الدقيق للأنبوب. تستخدم هذه المنتجات صمامات انفصالية متخصصة. عند تشديد التركيبات، تقوم الآليات الداخلية بثقب الحجاب الحاجز المعدني. يقوم هذا الإجراء بإنشاء مسار تدفق فوري ومستمر. لا تعرض النظام مطلقًا للهواء المحيط. يمكنك التخلص من الكنس الميداني تمامًا.

تحليل التكلفة والعائد

قم بتقييم القسط المقدم لهذه التكنولوجيا. أنت تدفع أكثر مقابل مجموعة خطوط الاتصال السريعة مقارنة بملفات النحاس الخام. ومع ذلك، يجب أن تزن هذا مقابل التوفير الكبير في أماكن أخرى. يمكنك تجنب رسوم استدعاء المقاول باهظة الثمن. يمكنك تخطي استئجار مضخات التفريغ الثقيلة وأجهزة قياس الميكرون. يمكنك تقليل وقت التثبيت من يوم كامل إلى بضع ساعات فقط. بالنسبة للكبائن البعيدة أو الإعدادات السكنية القياسية، تفضل الرياضيات بشكل كبير النهج الذي يفرضه المصنع.

مقارنة تركيب مجموعة خطوط التدفئة والتهوية وتكييف الهواء (HVAC).

أبعاد التقييم الأساسية لسلامة المواد

غالبًا ما يؤدي شراء الخيار الأرخص إلى نتائج كارثية. تستغل المبردات ذات الضغط العالي أصغر نقاط الضعف في المواد. يجب عليك تقييم ثلاثة أبعاد مادية محددة قبل الشراء.

جودة النحاس وسمك الجدار

تعمل المبردات الحديثة تحت ضغط شديد. يصل R-410A بسهولة إلى 400 رطل لكل بوصة مربعة في يوم صيفي حار. يجب عليك الحصول على عالية الجودة مجموعة خطوط نحاسية AC لاحتواء هذه القوة بأمان. ابحث عن الأنابيب النحاسية غير الملحومة التي تتوافق مع معايير ASTM B280. سمك الجدار أمر بالغ الأهمية. غالبًا ما تتميز الخطوط القياسية بجدران 0.6 مم. يصل سمك المجموعات المتميزة إلى 0.8 مم أو حتى 1.0 مم. تمنع الجدران السميكة الالتواء العرضي أثناء عملية التوجيه. كما أنها تقاوم التعب الناتج عن التقلبات المستمرة في درجات الحرارة واهتزازات الضاغط.

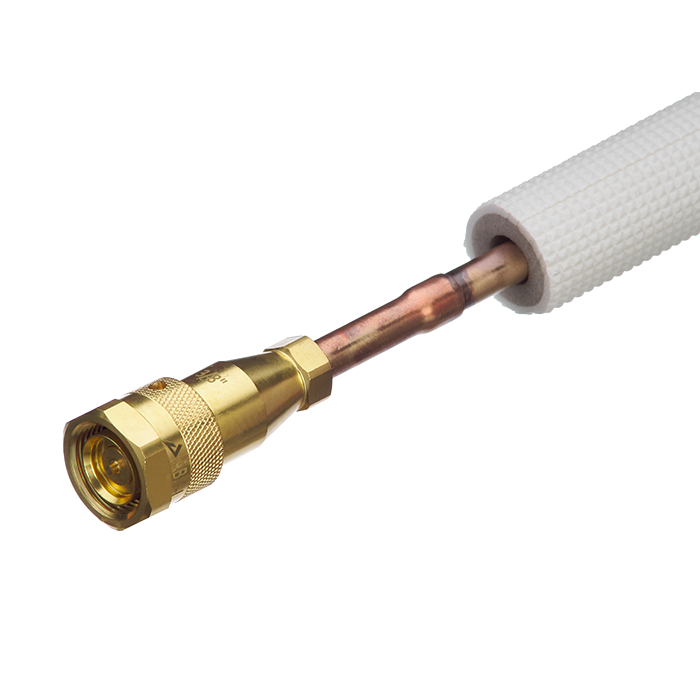

هندسة الموصل

تعمل آلية الاتصال السريع كنقطة الفشل الوحيدة. تقييم هذه الهندسة عن كثب. ابحث عن التركيبات النحاسية المصنعة بدقة تم اختبارها في المصنع بنسبة 100%. تستخدم أفضل الأنظمة آليات القفل الثانوية. إنها تتميز بصمامات ذاتية الغلق أو أغشية للتمزق. عندما تقوم بلفها معًا، فإنها تمنع تلوث الغلاف الجوي. إنها تحافظ على الرطوبة والغازات غير القابلة للتكثيف خارج النظام تمامًا. سوف تتقاطع الخيوط المصنعة بشكل سيء بسهولة، مما يؤدي إلى إتلاف الختم وتنفيس الشحنة في الغلاف الجوي.

معايير العزل

يتعرق النحاس العاري بغزارة عندما يتدفق سائل التبريد البارد من خلاله. ولذلك، فإن أنبوب التبريد المعزول إلزامي. ابحث عن رغوة البولي إيثيلين ذات الخلايا المغلقة عالية الكثافة. يجب أن تحمل الرغوة شهادات محددة. تأكد من أنه يوفر مقاومة قوية للأشعة فوق البنفسجية لجميع الأقسام الخارجية. سوف تقوم الشمس بتحليل الرغوة الرخيصة إلى غبار خلال عام واحد. علاوة على ذلك، تحقق من شهادات مقاومة الحرائق مثل ASTM E84. يتطلب التوجيه الداخلي عبر السندرات ومساحات الزحف مواد مقاومة للحريق للوفاء بقوانين البناء المحلية.

تحديد الحجم والتوجيه وواقع "الخط الزائد".

يتطلب التثبيت تخطيطًا دقيقًا. تُدخل الأنابيب المغلقة في المصنع قيودًا صارمة على مشروعك. لا يمكنك ببساطة تعديلها بسرعة.

القاعدة الذهبية للمجموعات المشحونة مسبقًا

أنت تواجه قاعدة واحدة غير قابلة للكسر. لا يمكن قطع مجموعة الخطوط المشحونة مسبقًا. لا يمكنك تقصيرها. لا يمكنك لصقها. يؤدي التقطيع إلى النحاس إلى تنفيس غاز التبريد عالي الضغط على الفور. وهذا ينتهك لوائح وكالة حماية البيئة 608 المتعلقة بالتنفيس المتعمد. والأهم من ذلك، أنه يدمر معداتك على الفور. تفقد رسوم المصنع، مما يجعل عملية الشراء بأكملها عديمة الفائدة. يجب عليك قبول الطول الثابت الذي تشتريه.

حساب الطول المطلوب

لا تقيس ببساطة خطًا مستقيمًا من نقطة إلى نقطة. يجب عليك توفير إطار منظم لمسارك. اتبع هذه الخطوات المحددة لحساب متطلباتك الحقيقية:

1. قم بقياس الانخفاض الرأسي المباشر من الوحدة الداخلية إلى الأرض.
2. قم بقياس المدى الأفقي على طول الجدار أو من خلال مساحة الزحف.
3. أضف القائمة المنسدلة الرأسية الخارجية إلى لوحة المكثف الخارجية.
4. أضف قدمين إضافيتين لكل انحناء 90 درجة تتوقع القيام به.
5. أضف قدمًا إضافية للتنقل عبر اختراقات الجدران والمسامير الهيكلية.

غالبًا ما يكشف هذا القياس الشامل أنك بحاجة إلى مجموعة بطول 25 قدمًا بدلاً من مجموعة بطول 16 قدمًا. قم دائمًا بالتقريب إلى أقرب طول متاح للمصنع.

التعامل مع الطول الزائد بأمان

نظرًا لأنه يجب عليك التقريب للأعلى، سيكون لديك حتمًا خط متبقي. إن التعامل مع هذا الفائض يحدد التثبيت ذو المظهر الاحترافي. يجب عليك لف الأنابيب الإضافية. ومع ذلك، التوجه مهم للغاية. يجب عليك لف الخط الزائد أفقيًا. ضع الحلقات بشكل مسطح على الأرض خلف المكثف. لا تقم أبدًا بلفها عموديًا مثل خرطوم الحديقة على الحائط. الحلقات العمودية تخلق مصائد زيت خطيرة. ينتقل زيت تشحيم الضاغط عبر الخطوط جنبًا إلى جنب مع غاز التبريد. إذا قمت بإنشاء حلقات رأسية، فتجمع الزيت في أسفل كل دائرة. لا يمكنه التغلب على الجاذبية للعودة إلى الضاغط. في النهاية، يجف الضاغط، ويسخن أكثر من اللازم، ويتوقف بشكل دائم.

التوافق والامتثال للضمان

حتى أفضل الأنابيب النحاسية تفشل إذا لم تتوافق مع أجهزتك المحددة. يجب عليك مواءمة عملية الشراء الخاصة بك مع المواصفات الدقيقة لجهازك.

مطابقة أحجام الخطوط لتصنيفات BTU

تستخدم أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) أنابيب مزدوجة. يحمل الخط السائل الأصغر سائل التبريد المكثف إلى الداخل. يقوم خط الشفط الأكبر بإرجاع غاز التبريد الغازي إلى الخارج. ترتبط هذه الأقطار بشكل مباشر بالحمولة وإخراج BTU لوحدتك. عادة ما يتطلب تقسيم صغير قياسي من 9000 إلى 12000 وحدة حرارية بريطانية خطوطًا بحجم 1/4 بوصة و3/8 بوصة. إذا قمت بالترقية إلى وحدة تبلغ 24000 وحدة حرارية بريطانية، فمن المحتمل أنك تحتاج إلى خطوط 3/8 بوصة و5/8 بوصة. توصيل الخطوط الصغيرة الحجم يقيد التدفق. إنه يجوع ملف المبخر ويجمد النظام. يؤدي توصيل الخطوط كبيرة الحجم إلى تقليل سرعة الغاز. وهذا يمنع عودة الزيت بشكل سليم. يجب عليك مراجعة دليل المكثف الخاص بك لمعرفة متطلبات الحجم الدقيق.

الملكية مقابل التركيبات العالمية

يقدم السوق أنواع الاتصال العالمية والخاصة. تناسب المجموعات العالمية مجموعة واسعة من العلامات التجارية الصديقة للميزانية. ومع ذلك، غالبًا ما يستخدم مصنعو أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) المتميزون درجات خيط خاصة. أنها تفرض أعماق موصل محددة. تؤدي محاولة فرض موصل خارج العلامة التجارية على صمام خاص إلى تمزيق الخيوط النحاسية. حتى أن بعض الشركات المصنعة تفرض استخدام أنظمة الاتصال السريع ذات العلامات التجارية الخاصة بها. يفعلون ذلك لضمان سلامة الختم الأولي.

شروط الضمان

إن دمج التابعة لجهة خارجية مجموعة أدوات تركيب مكيف الهواء ينطوي على آثار الضمان. تذكر العديد من العلامات التجارية الكبرى أن الضمان الخاص بها يظل صالحًا فقط إذا قام مقاول مرخص بتثبيت الجهاز. يسمح البعض الآخر بالتركيبات التي يتم تركيبها بنفسك ولكنهم يحتاجون إلى دليل على وجود مكنسة كهربائية وشحن احترافيين. غالبًا ما يؤدي استخدام تقنية الختم الذاتي إلى تجاوز الحاجة إلى مقاول. ومع ذلك، يجب عليك قراءة حزمة الضمان الخاصة بجهازك بعناية. التحقق من الامتثال قبل الشراء. ابحث عن البنود الصريحة المتعلقة بموافقات 'بدلات الخطوط المشحونة من المصنع' أو 'سلسلة DIY'.

منطق القائمة المختصرة النهائية: اتخاذ القرار

أنت الآن تمتلك المعرفة التقنية لتقييم هذه المنتجات. يجب عليك تطبيق هذا المنطق على بيئة مشروعك المحددة.

السيناريو أ: اختر مشحونًا مسبقًا

يعمل هذا المسار بشكل أفضل مع مصممي الأعمال اليدوية المتخصصين الذين يقومون بتثبيت تقسيمات صغيرة أحادية المنطقة. لقد ثبت أنه لا يقدر بثمن بالنسبة للكبائن النائية الواقعة بعيدًا عن المراكز الحضرية. إنها تتفوق في السيناريوهات التي يظل فيها توفر مقاولي التدفئة والتهوية وتكييف الهواء (HVAC) منخفضًا للغاية. إذا كان خطك قياسيًا وغير معقد ويبلغ طوله أقل من 50 قدمًا، فهذا هو خيارك الأفضل. يمكنك الحصول على راحة هائلة دون التضحية بأداء النظام. القسط المقدم يدفع لنفسه عن طريق القضاء على تكاليف العمالة.

السيناريو ب: اختر التثبيت التقليدي أو التثبيت الاحترافي

يجب عليك التخلي عن أسلوب التوصيل والتشغيل لعمليات التثبيت المعقدة. يتطلب التوجيه متعدد المناطق إلى أربع غرف مختلفة أطوالًا مخصصة. إذا تجاوزت مسافة الجري الحد الأقصى للطول المشحون مسبقًا - عادةً حوالي 50 قدمًا - فستحتاج إلى الشحن الميداني. وأخيرا، النظر في الجماليات. إذا كنت تحتاج إلى توجيه دقيق ومحكم على طول الجوانب الخارجية، فلن يكون لديك مجال للخطوط الزائدة الملتفة. يضمن التثبيت النحاسي التقليدي عدم وجود أي ركود متبقي.

الخطوات التالية القابلة للتنفيذ

• تحقق من لوحة تصنيف المكثف الخارجي لديك للتحقق من نوع سائل التبريد الدقيق.
• قم بقياس مسافة الجري بالكامل بدقة، مع مراعاة كل انحناء.
• راجع دليل التثبيت الخاص بك للتأكد من أقطار السائل وخط الشفط المطلوب.
• اتصل بالشركة المصنعة للمعدات الخاصة بك لتأكيد سياسة ضمان DIY الخاصة بها بشكل صريح.
• اطلب طولًا أطول قليلاً من قياسك الدقيق.

خاتمة

يتضمن اختيار الاتصال الصحيح قياسًا دقيقًا وتقييمًا صارمًا للمواد. لا يمكنك التخمين عند التعامل مع أنظمة الضغط العالي. التحقق من سمك جدار النحاس. تأكد من مقاومة الرغوة للأشعة فوق البنفسجية. تأكد من أن أقطارك تتوافق تمامًا مع مخرج BTU الخاص بوحدتك.

توفر هذه الأنظمة المغلقة في المصنع وسائل راحة لا يمكن إنكارها. أنها توفر الكثير من الوقت وتوفير العمالة للمشاريع السكنية. ومع ذلك، تتطلب قيود الطول الصارمة الالتزام الصارم بقواعد التوجيه. يجب عليك إتقان أفضل ممارسات اللف الأفقي. قم بإعطاء الأولوية للمواد عالية الجودة والموصلات التي تم اختبارها في المصنع على بدائل الميزانية التي لم يتم التحقق منها. يؤدي القيام بذلك إلى حماية عمر الضاغط لديك. فهو يضمن بقاء منزلك باردًا تمامًا لسنوات قادمة.

التعليمات

س: هل يمكنك قطع خط مشحون مسبقًا ليناسب مسافة أقصر؟

ج: لا. يؤدي قطع الخط إلى إطلاق مادة التبريد المحملة بالمصنع في الغلاف الجوي على الفور. يؤدي هذا إلى إتلاف المعدات، وينتهك لوائح وكالة حماية البيئة (EPA)، ويدمر قدرة النظام على التبريد تمامًا. يجب عليك لف أي طول زائد بشكل أفقي بأمان.

س: هل أحتاج إلى مضخة تفريغ إذا كنت أستخدم مجموعة خطوط توصيل سريعة؟

ج: تتجاوز الأجهزة المشحونة مسبقًا خطوة التفريغ بالكامل. تمنع الموصلات المختومة دخول الهواء أثناء التثبيت. ومع ذلك، إذا قمت بشراء مجموعة تم تفريغها مسبقًا بدون مبرد داخلي، فستظل تتبع بروتوكولات إطلاق محددة، على الرغم من أن المضخة تظل غير ضرورية.

س: هل يمكن إعادة استخدام خطوط التيار المتردد المشحونة مسبقًا إذا قمت بنقل الوحدة؟

ج: لا، فالأغشية الداخلية والأختام المنفصلة هي آليات تستخدم لمرة واحدة. بمجرد ثقبها أثناء التثبيت الأولي، لا يمكن إعادة إغلاقها. يتطلب نقل الوحدة متخصصًا لاستعادة مادة التبريد وتركيب خطوط جديدة.

س: ماذا يحدث إذا قمت بربط خط نحاسي للتيار المتردد أثناء التثبيت؟

ج: يؤدي الالتواء إلى تقييد تدفق سائل التبريد وعودة الزيت بشدة. وهذا يجبر الضاغط على العمل بجهد أكبر، مما يؤدي في النهاية إلى ارتفاع درجة الحرارة والفشل الميكانيكي. نظرًا لأنه لا يمكنك قطع أو قطع خط مشحون، فيجب عادةً استبدال المجموعة الملتوية بالكامل.
