كيفية اختيار أفضل وصلة أنابيب نحاسية لاحتياجات مشروعك

يعد الاتصال الفاشل خلف الحوائط الجافة أو تحت لوح خرساني بمثابة تكلفة باهظة. إن اختيار نوع المفصل المناسب ليس مجرد تفضيل غير رسمي. وهو يمثل حسابًا حاسمًا للمخاطر وساعات العمل والامتثال للقانون المحلي. لقد تغيرت صناعات السباكة والتكييف بشكل كبير خلال العقد الماضي. يظل التعرق التقليدي عنصرًا أساسيًا في العديد من المتاجر اليوم. ومع ذلك، فقد أدت تقنيات الضغط الميكانيكي والربط البارد إلى تعطيل إجراءات التشغيل القياسية. يواجه المقاولون الآن ضغوطًا شديدة لتسريع الجداول الزمنية للمشروع بأمان. يجب عليك موازنة النفقات المادية المقدمة مقابل نقص العمالة الماهرة. يقسم هذا الدليل طرق الانضمام الأساسية حسب التطبيق وحقائق التنفيذ والموثوقية على المدى الطويل. سنساعدك على تحديد نوع الاتصال الدقيق للبناء أو الإصلاح أو الطرح التجاري التالي. تابع القراءة لإتقان هذه المعايير وحماية النتيجة النهائية.

الوجبات السريعة الرئيسية

• طريقة إملاء التطبيق: تتطلب خطوط التدفئة والتهوية وتكييف الهواء (HVAC/R) ذات الضغط العالي استخدام اللحام بالنحاس، بينما يمكن لأنظمة المياه الصالحة للشرب السكنية القياسية استخدام اللحام أو تركيبات الضغط.
• تكاليف العمالة مقابل تكاليف المواد: تحمل التركيبات الصحفية تكلفة أعلى للمواد لكل وحدة ولكنها تقلل بشكل كبير من ساعات العمل الماهرة وتزيل متطلبات مراقبة الحرائق.
• القيود المفروضة على التعليمات البرمجية وإمكانية الوصول: تعد وصلات الضغط للتوصيل والضغط فعالة للغاية في الإصلاحات التي يمكن الوصول إليها، ولكن استخدامها خلف الجدران المغلقة غالبًا ما يكون مقيدًا بقوانين الامتثال المحلية وتحمل المخاطر على المدى الطويل.
• استثمارات الأدوات: يتطلب توسيع نطاق المشروع باستخدام المفاصل الميكانيكية الحديثة رأس مال مقدمًا كبيرًا للأدوات المتخصصة والمعايرة.

تحديد معايير التقييم الخاصة بك لوصلات أنابيب النحاس

قبل تحديد طريقة الاتصال، يجب عليك تحديد المعلمات الهندسية الدقيقة. تحدد وسائط النظام والضغط الداخلي متطلباتك الأساسية. حدد بالضبط ما سيحمله الأنبوب أولاً. هل ستنقل مياه الشرب الصالحة للشرب، أو الغاز الطبيعي المتطاير، أو الهواء المضغوط، أو المبردات ذات الضغط العالي؟ تحديد PSI المطلوبة وعتبات درجة الحرارة بعناية. تعمل أنظمة المياه السكنية عادةً ما بين 40 و80 رطل لكل بوصة مربعة. يمكن أن تتجاوز خطوط التبريد التجارية HVAC بسهولة 400 رطل لكل بوصة مربعة. تحدد هذه الاختلافات الهائلة في الضغط القوة الميكانيكية المطلوبة من اتصالك.

تؤثر القيود البيئية وقيود الموقع بشكل كبير على إستراتيجية التثبيت الشاملة الخاصة بك. قم بتقييم مساحة العمل الفعلية بدقة قبل بدء العمل. يتضمن العمل الساخن اللحام أو اللحام بالقرب من المواد القابلة للاحتراق. إن القيام بالأعمال الساخنة في المباني المشغولة أو الأماكن الضيقة ينطوي على مخاطر هائلة. وكثيراً ما يطلق بروتوكولات مراقبة الحرائق المكلفة. قد تتطلب لوائح السلامة وجود حارس مخصص لمراقبة الحرائق لساعات بعد الانتهاء. تستنزف نفقات العمالة الخفية ميزانيات المشاريع بسرعة.

إن الامتثال للقواعد وشهادات الصناعة غير قابلة للتفاوض على الإطلاق بالنسبة للمحترفين. يجب عليك تسليط الضوء على الضرورة الصارمة للتحقق من رموز IPC أو UPC المحلية. تأكد من أن جميع تركيبات السباكة تلبي معايير NSF/ANSI 61 لسلامة مياه الشرب. تملي معايير ASME بشكل صارم متطلبات أوعية الضغط وخطوط الضغط العالي. سوف يفشل المفتشون في المواد غير المتوافقة على الفور. يؤدي التفتيش الفاشل إلى تدمير هوامش الربح والإضرار بسمعتك المهنية بشدة.

أخيرًا، اعترف بواقع العمل المحبط في معظم مواقع العمل. نادرًا ما يعمل السباكون على أنظمة جافة تمامًا وجديدة تمامًا. أنت تواجه باستمرار عقبة التنفيذ المتمثلة في إصلاح الشبكات الحالية. في بعض الأحيان يكون استنزاف الخطوط التجارية الكبيرة تمامًا أمرًا مستحيلًا ماديًا. يتحول الماء المتبقي إلى بخار سريع أثناء الانضمام الحراري. ينفخ هذا البخار اللحام المنصهر على الفور. هذا الواقع يفضل بشدة المفاصل الميكانيكية على التطبيقات الحرارية التقليدية. تعمل المكابس الميكانيكية بشكل لا تشوبه شائبة حتى على أنابيب التقطير النشطة.

المعيار التقليدي: وصلات أنابيب النحاس الملحومة والملحومة

اللحام، المعروف باسم التعرق، هو تقنية حرارية تم اختبارها عبر الزمن. تعتمد الآلية بشكل كامل على العمل الشعري الطبيعي. يستخدم القائمون على التركيب معجون تدفق حمضي ومعدن حشو منخفض الحرارة. تقوم بتسخين التركيب حتى تذوب السبيكة تمامًا. يتدفق المعدن السائل إلى الأعلى داخل فجوة المفصل الضيقة. يؤدي هذا الإجراء إلى إغلاق الاتصال على المستوى الجزيئي الدائم.

هذه الطريقة التقليدية هي الأفضل لسيناريوهات محددة للغاية. نحن نستخدمه بشكل متكرر لخطوط مياه الشرب السكنية الحساسة من حيث التكلفة. كما أنه يعمل بشكل مثالي مع حلقات التسخين الهيدروليكي ذات الضغط المنخفض. تكلف المواد الأساسية مجرد بنسات لكل مفصل. ويظل خيار المواد الأكثر اقتصادا المتاح اليوم.

ومع ذلك، فإن مخاطر التنفيذ الحديثة كبيرة. يعتمد النجاح بشكل كبير على مهارة المشغل المخصصة. تتطلب هذه التقنية أنابيب جافة تماما لكي تنجح. كما أنه ينطوي على خطر كبير للحريق أثناء عملية التثبيت. يؤدي التعامل مع الشعلة بإهمال إلى إشعال المسامير الخشبية بسهولة شديدة.

يأخذ اللحام الوصل الحراري إلى نطاق درجة حرارة أعلى بكثير. تستخدم الآلية مشاعل أوكسي أسيتيلين ذات درجة حرارة عالية. يستخدم القائمون على التركيب معادن حشو الفضة أو الفوسفور. لا تستخدم التدفق أثناء هذه العملية. تعمل الحرارة الشديدة على إذابة القضيب السميك مباشرة في التماس المفتوح.

يعتبر اللحام بالنحاس هو الأفضل للتطبيقات التجارية والصناعية الثقيلة. وهي تهيمن على منشآت التدفئة والتهوية وتكييف الهواء والتبريد والغاز الطبي. يتعامل مع أنظمة الاهتزاز والضغط العالي ببراعة. نادرًا ما تفشل الملحومة بشكل صحيح وصلة الأنابيب النحاسية تحت ضغط ميكانيكي شديد.

ومع ذلك، فإن استخدام النحاس يجلب مخاطر تنفيذ شديدة في حد ذاته. تغير الحرارة الشديدة التلدين الجزيئي للنحاس. إنه يخفف المعدن بشكل ملحوظ بالقرب من التركيب. يجب على القائمين على التركيب إجراء عملية تطهير مستمرة للنيتروجين عبر الأنابيب. يمنع تطهير النيتروجين الأكسدة الداخلية والقشور. بدون النيتروجين، يتقشر السخام الأسود ويدمر صمامات الضاغط الحساسة.

الحل التجاري القابل للتطوير: تركيبات الضغط الميكانيكية

لقد أحدثت تقنية الضغط الميكانيكي تحولًا كاملاً في السباكة واسعة النطاق. دعونا نلقي نظرة فاحصة على كيفية عمل تكنولوجيا الصحافة. يستخدم المثبت أداة كهروهيدروليكية ثقيلة تعمل بالبطارية. تقوم هذه الأداة بضغط التركيبات المصنعة بشكل آمن على الأنبوب. يحتوي التركيب على حلقة دائرية مطاطية مصممة بدقة. عادة ما تكون هذه الأختام المطاطية مصنوعة من EPDM، HNBR، أو FKM. يقوم فك الأداة الثقيلة بسحق المعدن بشكل موحد على الختم.

لا يمكن إنكار تأثير الأعمال وعائد الاستثمار. فهو يقلل وقت الاتصال من عدة دقائق إلى ثواني فقط. ما عليك سوى القص وإزالة الأزيز وتحديد العمق والضغط. إنه يلغي تمامًا تصاريح العمل الساخنة وساعات الحريق المخصصة. أنت تسقط الحاجة إلى توقف النظام لفترات طويلة. يمكنك الضغط على هذه التركيبات بأمان على الأنابيب المبللة.

يجب عليك عرض هذه التكنولوجيا من خلال عدسات تقييم محددة. التوافق مع الحلقة الدائرية هو فحص السلامة الأكثر أهمية لديك. يجب عليك بالتأكيد مطابقة عنصر الختم مع التطبيق الداخلي. استخدم HNBR حصريًا لخطوط الغاز المتطايرة. تم تخصيص EPDM بشكل صارم لمياه الشرب. يؤدي استخدام EPDM على خط الغاز إلى تحلل كيميائي سريع.

يجب عليك أيضًا الاعتراف بتحدي احتكار الأدوات. يتطلب توسيع نطاق المشروع باستخدام المفاصل الميكانيكية الحديثة رأس مال كبير. أدوات الصحافة التجارية هي استثمارات أولية باهظة الثمن بشكل لا يصدق. توجد مخاطر توافق الفك بين الشركات المصنعة للأدوات المختلفة. لا يمكنك دائمًا مزج العلامات التجارية للفكوك والتجهيزات بأمان. أنت تقفل عملك في نظام بيئي محدد للأدوات.

الإصلاحات والتعديلات التي يمكن الوصول إليها: وصلات الضغط والتوصيل والتوهج

توفر تركيبات الضغط للتوصيل راحة سريعة في موقع العمل. حالة الاستخدام الأساسية هي تنفيذ إصلاحات طارئة سريعة. إنها رائعة للانتقال بين مواد الأنابيب المتباينة. يمكنك توصيل خط النحاس مباشرة إلى PEX أو CPVC بسلاسة.

يجب أن نقدم تقييمًا متشككًا للغاية فيما يتعلق باستخدامها الخفي. تم تصنيفها تقنيًا للمساحات المخفية في بعض قوانين السباكة. ومع ذلك، فإن المقاولين ذوي الخبرة يقتصرون بشكل عام على لوحات الوصول التي يمكن الوصول إليها. تعتمد هذه التركيبات على حلقات الإمساك الداخلية والأختام المطاطية على شكل حرف O. أنها تفتقر إلى السلامة الهيكلية الدائمة للمفصل الملحوم. يتجنب السباكون الذين يتجنبون المخاطر دفنهم بشكل دائم خلف بلاط الحمام الباهظ الثمن.

تخدم وصلات الضغط والتوهج أغراضًا ميكانيكية محددة للغاية. تتضمن حالة الاستخدام الشائعة توقفات التثبيت والأجهزة الدقيقة. كما أنها تستخدم بكثرة في الأنابيب النحاسية المرنة على خطوط الغاز. إنهم يستخدمون الضغط الميكانيكي بدلاً من الأختام المطاطية الداخلية.

تحمل هذه الأساليب قيودًا مادية صارمة. تكون وصلات الضغط معرضة بشدة للفشل إذا تم تشديدها بشكل مفرط بواسطة المثبت. يسحق عزم الدوران الزائد الحلقة النحاسية الداخلية ويسبب تسربًا بطيئًا. تتطلب وصلات التوهج أدوات كتلة إحراق متخصصة للغاية. إنها تتطلب تنفيذًا دقيقًا بزاوية مثالية لتجنب التسربات الدقيقة. لن يتم إغلاق الوجه المتوهج بشكل صحيح تحت الضغط.

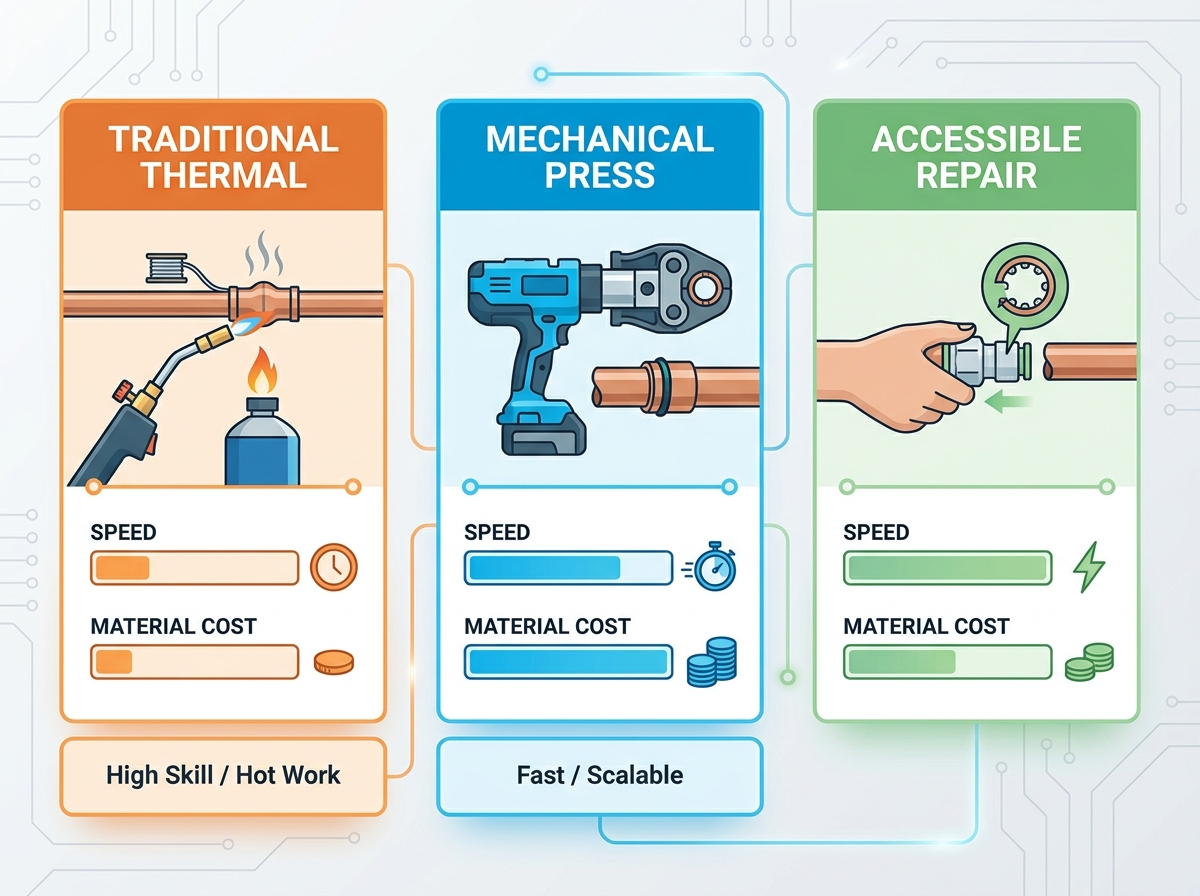

مصفوفة القرار: وضع قائمة مختصرة لمفاصل أنابيب النحاس المناسبة

يحتاج المقاولون إلى أطر واضحة لاتخاذ قرارات شراء مربحة. يوجد أدناه مصفوفة منظمة لتبسيط عملية الاختيار الخاصة بك. دعونا نحدد الاختيار الصحيح لنطاقات المشروع المختلفة.

الجدول 1: مصفوفة تطبيقات ربط أنابيب النحاس

فيما يلي توصيات محددة بناءً على أفضل ممارسات الصناعة. اتبع هذه الأمور عن كثب لتحسين تنفيذ مشروعك.

1. للمنشآت التجارية ذات الحجم الكبير: الإعداد الافتراضي لتركيبات الضغط. يتم تعويض تكلفة المواد المرتفعة بشكل كبير على الفور. يمكنك الحصول على توفير هائل في العمالة، وسرعة، وأمان مرتفع للموقع. الوقت هو المال في المواقع التجارية الكبيرة.
2. بالنسبة لأنظمة الضغط العالي/أنظمة التبريد: الإعداد الافتراضي هو اللحام بالنحاس. إن تجهيزات الضغط الميكانيكية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) تظهر بسرعة بالفعل. ومع ذلك، يظل اللحام بالنحاس هو المعيار بلا منازع للوقاية من الرصاص. يتحمل الصلبة وصلة الأنابيب النحاسية اهتزازات الضاغط عالية التردد بأمان.
3. بالنسبة للمشاريع السكنية/الصغيرة ذات الميزانية المحدودة: الإعداد الافتراضي للحام. أنت تستفيد من أقل تكلفة مادية على الإطلاق. إنها توفر موثوقية مثبتة على مدار قرن من الزمان. هذا على افتراض أن العمالة الماهرة وذوي الخبرة متاحة بسهولة.

يجب عليك تحديد إجراءات الخطوة التالية بوضوح. قم بمراجعة الشهادات الفنية الحالية للقوى العاملة لديك. احسب نقطة التعادل الدقيقة لاستثمارات أدوات الصحافة باهظة الثمن. استشر مفتش السباكة المحلي مباشرة. اسألهم على وجه التحديد فيما يتعلق بالمفاصل الميكانيكية خلف الجدار قبل بدء العمل.

خاتمة

لا توجد طريقة اتصال واحدة متفوقة عالميًا في جميع السيناريوهات. الخيار الأفضل هو دائمًا معادلة معقدة. يجب عليك الموازنة بين متطلبات النظام وتوافر العمالة وتخفيف المخاطر. ما يعمل بشكل جميل للحمام السكني يفشل في غرفة المرجل التجارية.

تركز توصيتنا النهائية على التخطيط الشامل للمشروع. قم ببناء مشترياتك على المبلغ الكامل للمواد والعمالة ومخاطر الفشل. لا تعتمد قراراتك فقط على السعر الفردي للتركيب. إن التركيبة الرخيصة لا قيمة لها إذا كانت تتطلب ثلاث ساعات من العمل المكثف.

اتخذ إجراءً فوريًا بشأن وظائفك القادمة. راجع أوراق مواصفات الشركة المصنعة لمعرفة التوافق الكيميائي للحلقة O. تحقق من تعديلات كود السباكة المحلية الخاصة بك قبل تقديم طلبات المواد السائبة. إن البحث المسبق المناسب يمنع حدوث حالات فشل كارثية في المستقبل.

التعليمات

س: هل يمكنك مزج أنواع مختلفة من وصلات الأنابيب النحاسية في نظام واحد؟

ج: نعم، لكن التحول يتطلب تخطيطاً دقيقاً واستراتيجياً. يجب عليك إدارة نقل الحرارة بعناية. على سبيل المثال، يجب عليك لحام وصلة الانتقال قبل الضغط على الجانب الآخر. إذا قمت باللحام بالقرب من أداة الضغط، فإن الحرارة الشديدة ستذيب الحلقة الداخلية EPDM وتتسبب في حدوث تسرب فوري.

س: هل يمكن الاعتماد على وصلات النحاس التي يتم الضغط عليها للتوصيل خلف الحوائط الجافة؟

ج: على الرغم من اعتمادها من قبل الهيئات التنظيمية مثل ASSE 1061، إلا أن أفضل ممارسات الصناعة تنصح بالحذر. ينصح المقاولون الذين يتجنبون المخاطر بإبقائهم في المناطق التي يمكن الوصول إليها بشكل صارم. إن تخزينها خلف لوحات الوصول يخفف من المسؤولية طويلة المدى. تتحلل الأختام المطاطية على مدى عقود، مما يجعلها أكثر خطورة من الوصلات الملحومة الدائمة داخل الجدران المغلقة.

س: هل يمكن استخدام التجهيزات الصحفية تحت الأرض أو تحت الألواح؟

ج: هذا يعتمد بشكل كبير على الكود. بعض السلطات القضائية المحلية والمصنعين تسمح بذلك. إنها تتطلب أن يتم تغليف المفصل بشكل آمن أو حمايته من عناصر التربة المسببة للتآكل. ومع ذلك، فإن اللحام بالنحاس غالبًا ما يكون الطريقة الأكثر أمانًا والمفضلة للنحاس المدفون. تفتقر الوصلات النحاسية إلى أختام مطاطية قد تتحلل تحت ضغط التربة الشديد.

س: هل يضعف اللحام الأنابيب النحاسية؟

ج: نعم، الحرارة الشديدة تؤدي إلى تليين النحاس بالقرب من المفصل. وهذا التغيير الهيكلي أمر لا مفر منه على الإطلاق. وهذا هو بالضبط السبب وراء ضرورة تباعد الدعم المناسب. يعد الالتزام الصارم بتصنيفات درجة حرارة الضغط وإضافة دعامات الشماعات المناسبة خطوات هندسية حاسمة لمنع الترهل وكسور الإجهاد.
